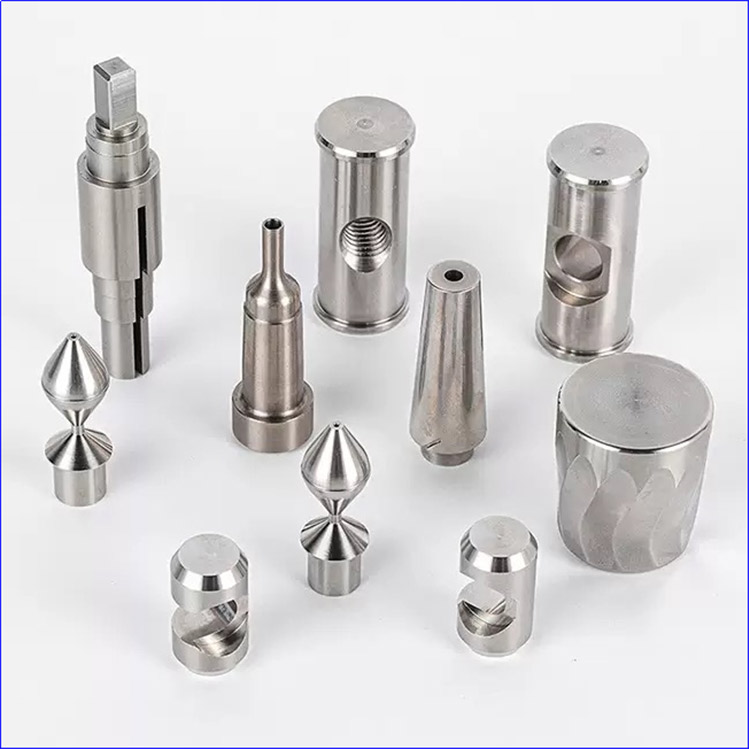

Bagaimana untuk menyediakan lukisan untuk komponen pemesinan CNC?

Bagaimanakah anda dapat menyediakan lukisan teknikal seperti ini untuk pemesinan CNC untuk mempercepat proses pembuatan dan mengurangkan risiko kesilapan apabila memindahkan maklumat ke pengawal mesin CNC?

Keupayaan untuk menarik lukisan teknikal adalah kemahiran asas bagi setiap jurutera. Keupayaan untuk mencipta pandangan terperinci ini membolehkan kita mewakili grafik bahagian atau keseluruhan sistem dalam cara yang mudah difahami, menunjukkan semua dimensi dan toleransi, mengekalkan skala, dan menyediakan dimensi atau sudut yang diperlukan.

Apa yang harus dimiliki oleh lukisan teknikal CNC?

Lukisan teknikal yang dihantar ke sebuah syarikat dengan peralatan CNC (pengilangan CNC atau bubur) dengan tepat menggambarkan bentuk bahagian yang diperintahkan. Ia menjadi sebahagian daripada dokumentasi teknikal projek dan merupakan maklumat penting yang anda perlukan untuk menerima sebut harga yang baik untukBahagian machined ketepatan CNCpengeluaran.

Cara Menyediakan Projek Pemesinan CNC dan maklumat apa yang harus dimasukkan dalam dokumentasi tersebut:

Penyediaan yang berhati -hati perlu dilakukan untuk memaksimumkan kebolehbacaan; Sebagai contoh, pandangan tidak boleh bertindih.

Sertakan semua maklumat dimensi yang diperlukan (panjang, lebar, kedalaman, sudut, radii, lubang, benang, dan lain -lain) dan membentangkannya dalam pandangan dan dengan penjelasan; Maklumat tambahan harus disediakan jika perlu.

Huraikan semua alur yang diperlukan, padang benang, dan lain -lain. Jika mana -mana kawasan dalam lukisan adalah sukar untuk dikenalpasti (mis., Memerlukan penerangan terperinci), buat pandangan yang berasingan dan terangkannya pada skala yang lebih mudah dibaca.

Sertakan sekurang -kurangnya satu pandangan isometrik bahagian yang diperintahkan, sebaiknya menggunakan skala yang konsisten dengan penerangan bahagian.

Tambah legenda (mis., "Semua dimensi berada dalam milimeter" atau "satu huruf X mewakili ...").

Tentukan keperluan penamat permukaan (mis., "Untuk rawatan anodizing selanjutnya").

Termasuk maklumat toleransi standard (mis., "Kurang daripada 0.1 mm").

Mengenai lukisan teknikal yang dihantar denganPemesinan CNCperintah, yang terbaik adalah untuk memasukkan bahan yang diperlukan (mis., "7075 aluminium") atau standard yang digunakan untuk menghasilkan lukisan teknikal khusus ini (jika anda biasa dengan reka bentuk bahagian, ini boleh disediakan). Juga termasuk standard ISO (mis., Kemasan permukaan yang diperlukan, seperti yang ditentukan dari memori).

Senarai ini agak panjang, tetapi pelukis atau jurutera yang berpengalaman secara automatik akan memasukkan maklumat ini dalam lukisan.

Sekiranya ada maklumat yang hilang, sebuah syarikat pemesinan CNC profesional seperti Nuote Metals akan melihat dan meminta penjelasan. Jangan teragak -agak untukHubungi kamiuntuk bantuan.

Terlepas dari format di mana lukisan teknikal pemesinan CNC disampaikan, mereka harus dibaca dan teliti diteliti. Ini bukan sahaja memudahkan untuk membaca lukisan teknikal tetapi juga mengelakkan masalah kemudian apabila memindahkan maklumat yang terkandung dalam lukisan ke perisian CAD atau menukarnya ke dalam G-code yang digunakan oleh mesin CNC.

Dalam format apakah lukisan teknikal harus dihantar?

Dari perspektif pelanggan, pasukan anggaran, atau pasukan akhirnya memenuhi pesanan, format optimum adalah fail CAD 3D atau fail yang dihasilkan oleh perisian tersebut, sebaik -baiknya dalam format vektor (contohnya, disimpan sebagai PDF).

Format ini membolehkan pemindahan cepat antara komputer dan segera memberitahu kakitangan syarikat yang terlibat dalam pemesinan CNC sama ada harga penukaran tambahan diperlukan.

Ia juga membolehkan pemindahan cepat data separa ke perisian CAD dan penukaran selanjutnya ke dalam G-code yang dapat difahami oleh mesin CNC.

Mengapa dengan teliti menyediakan lukisan teknikal?

Sebabnya mudah: untuk meminimumkan risiko kesilapan yang boleh menyebabkan pembuatan yang salahCNC berpaling bahagian. Selalunya, satu dimensi yang tidak dapat disangkal boleh mengakibatkan seluruh kumpulan bahagian yang ditanam semula atau menjalani pemprosesan yang lebih mahal.

Tambahan pula, kebanyakan syarikat yang mengkhususkan diri dalamPerkhidmatan Pemesinan CNCPertimbangkan lukisan teknikal untuk menjadi dokumen utama untuk kerja seterusnya.

Walaupun maklumat bahagian dalam fail CAD lebih mudah dipindahkan ke pengawal mesin CNC, data khusus mengenai dimensi atau ciri dalaman dalam lukisan teknikal berfungsi sebagai titik permulaan dan rujukan semasa proses pengesahan ketepatan.

Ini penting, terutamanya apabila bekerja dengan sejumlah besar elemen. Sekiranya nilai tunggal tidak betul, keseluruhan projek boleh dipengaruhi, memerlukan semakan dan/atau dimulakan semula.

Di Nuote Metals, kami mengkaji semula setiap lukisan teknikal untuk projek. Kami mengesahkan bahawa semua dimensi dapat dibaca dan bahagian yang diperintahkan dapat dihasilkan berdasarkan dokumen ini. Sudah tentu, kami juga menyediakan pelanggan dengan sampel berdasarkan lukisan untuk memastikan kemungkinan reka bentuk bahagian.
