Adakah Rivet Tiub DIN 7340 Penyelesaian Ketepatan untuk Keperluan Pemasangan Ringan Anda?

Apabila seorang jurutera Jerman mencapai arivet tiub, kemungkinan besar mereka menyatakan DIN 7340. Piawaian ini telah menjadi tulang belakang pembuatan rivet berongga ketepatan di Eropah selama beberapa dekad. Di Nuote Metals, kami menghasilkanRivet DIN 7340untuk pelanggan yang menuntut dimensi yang tepat, ketebalan dinding yang konsisten dan prestasi yang boleh dipercayai.

Panduan ini menerangkan perkara yang sebenarnya ditentukan oleh DIN 7340, cara membaca sebutan DIN 7340, dan tempat rivet ini mengatasi alternatif generik.

Apakah Sebenarnya DIN 7340?

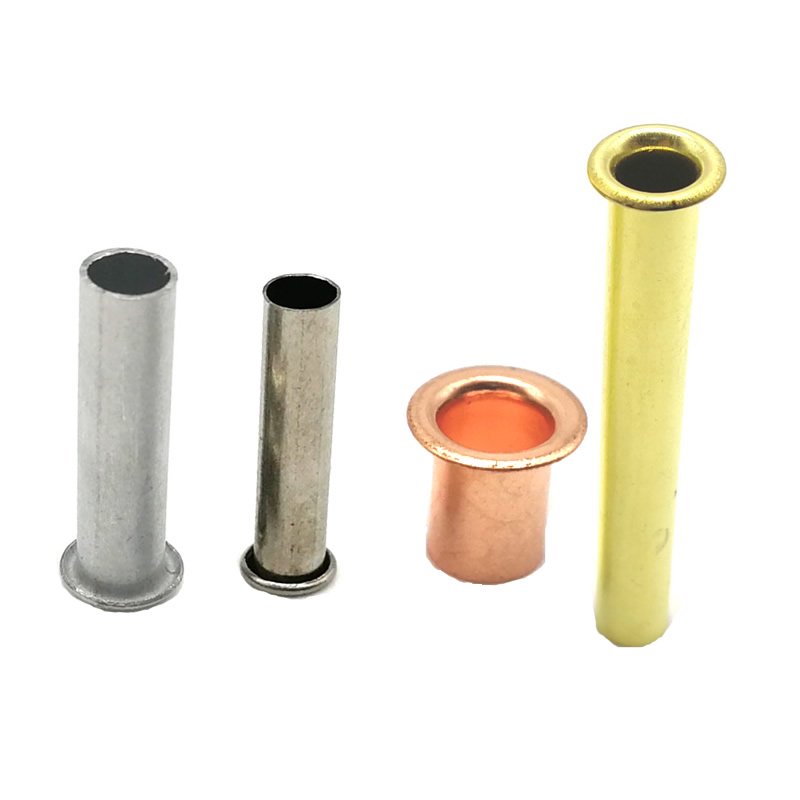

DIN 7340 ialah piawaian industri Jerman yang menentukan rivet tiub yang dipotong daripada tiub yang dilukis dengan lancar. Piawaian ini meliputi diameter nominal dari 1 mm hingga 10 mm dan mentakrifkan dua bentuk kepala: Borang A (kepala rata/kuali) dan Borang B (kepala bulat bersimpul) . Versi semasa ialah DIN 7340:2011-03.

Perbezaan utama antara rivet tiub DIN 7340 dan rivet berongga lain ialah proses pembuatan. Tidak seperti rivet berongga yang dihasilkan oleh lukisan dalam (yang menghasilkan bentuk seperti cawan),Rivet DIN 7340diperbuat daripada tiub ketepatan yang dilukis dengan lancar. Ini memastikan kedua-dua diameter dalam dan luar adalah silinder sempurna dengan ketebalan dinding yang konsisten.

Cara Membaca Jawatan DIN 7340

Piawaian menentukan konvensyen penamaan yang jelas. Setiap parameter disertakan dalam nombor bahagian:

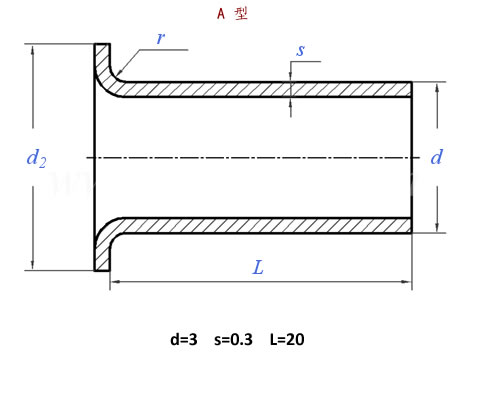

RN A 3 x 0.3 x 20 DIN 7340 Cu

Sistem penamaan ini bermakna tiada kesamaran. Seorang pembeli di Jerman dan pengeluar di China merujuk rivet yang sama.

Aplikasi Biasa untuk Rivet Tiub DIN 7340

KeranaRivet DIN 7340dihasilkan daripada tiub ketepatan dengan ketebalan dinding yang konsisten, ia sangat sesuai untuk aplikasi di mana lubang dalaman yang bersih penting.

Suapan Elektrik dan Pemasangan PCB

Pusat berongga rivet tiub DIN 7340 membolehkan wayar melaluinya. Ini berharga untuk titik pembumian PCB, sambungan terminal, dan aplikasi suapan elektrik di mana ruang adalah terhad. Loyang bersalut timah DIN 7340 rivet adalah perkara biasa untuk sambungan yang boleh dipateri.

Barangan Kulit, Beg dan Kasut

Industri fesyen dan kulit sangat bergantung pada rivet DIN 7340 untuk lubang tali pinggang, tetulang beg, lubang kasut dan lampiran tali. Daya penetapan rendah yang diperlukan untuk rivet tiub menghalang kerosakan pada bahan lembut seperti kulit dan fabrik.

Komponen Automotif dan Aeroangkasa

Rivet DIN 7340 digunakan dalam bahagian dalam automotif, pemasangan saluran HVAC, lekapan lampu, dan aplikasi aeroangkasa bukan struktur di mana pengurangan berat dan rintangan kakisan adalah keutamaan.

Aplikasi Perindustrian dan Jentera

Tangga tangga, penutup elektronik, sirip penukar haba dan bingkai perabot adalah semua contoh di mana rivet tiub DIN 7340 menyediakan sambungan kekal yang kos efektif.

Pilihan dan Pemilihan Bahan

DIN 7340 membenarkan pelbagai bahan asas. Jadual di bawah meringkaskan pilihan biasa dan aplikasi yang paling sesuai.

Rivet yang mematuhi DIN 7340 yang diperbuat daripada tiub yang dilukis menawarkan kelebihan berbanding rivet berongga yang ditarik dalam: bentuk silinder memastikan ketebalan dinding yang seragam, yang diterjemahkan kepada pembentukan gulungan yang boleh diramal semasa pemasangan.

Spesifikasi Dimensi – Borang A lwn Borang B

Borang A (Kepala Leper / Kuali)

Borang A mempunyai kepala rata dengan profil rendah. Ia adalah konfigurasi yang paling biasa untuk pengikat tujuan umum di mana kemasan siram atau berprofil rendah boleh diterima.

Contoh dimensi untuk Borang A (kepala rata):

Toleransi Borang A biasanya mengikut ±0.05 mm untuk diameter batang dan ±0.10 mm untuk diameter kepala.

Borang B (Knurled Round / Rolled Head)

Borang B mempunyai profil kepala bulat. Tepi yang digulung memberikan penampilan siap dan sering dipilih untuk aplikasi yang kelihatan atau di mana kemasan yang lebih hiasan diperlukan.

Sebagai contoh, penyenaraian katalog Würth menunjukkan rivet keluli Borang B dengan penyaduran zink: d1 = 8 mm, diameter kepala = 12 mm, tinggi kepala = 1.4 mm, panjang = 8 mm, berat = 1.500 g.

Borang B juga mungkin termasuk knurling pada kepala untuk cengkaman yang lebih baik dalam aplikasi tertentu, walaupun ini berbeza mengikut pengeluar.

Pemasangan – Apa yang Berfungsi untuk Rivet DIN 7340

Menetapkan rivet tiub dengan betul memerlukan perhatian kepada tiga pembolehubah: saiz lubang, panjang rivet dan perkakas.

Saiz Lubang

Saiz lubang mesti betul. Kelegaan tidak lebih daripada +0.10 mm di atas diameter luar (d1) disyorkan. Jika lubang terlalu besar, tiub akan bergelung secara dalaman sebelum kepala terbentuk. Jika lubang terlalu ketat, dinding nipis mungkin terbelah.

Pengiraan Panjang Rivet

Untuk clinch roll-over standard, panjang rivet yang diperlukan ialah:

Jumlah Ketebalan Bahan + (0.5 hingga 0.7) × d1

Contoh: mencantumkan dua helaian dengan ketebalan total 2.0 mm dengan rivet berdiameter 3 mm:

Panjang = 2.0 + (0.6 × 3.0) = 3.8 mm.

Menggunakan terlalu panjang membawa kepada clinch yang tidak kemas dan tidak stabil. Menggunakan terlalu sedikit bermakna keriting tidak boleh terbentuk dengan betul.

Perkakas

Sentiasa gunakan penebuk api keluli yang digilap dan keras. Die rivet hendaklah direka bentuk untuk meluaskan aci rivet secara beransur-ansur untuk mengelakkan lengkokan. Membentuk dadu dengan suar beransur-ansur dan bukannya bahu yang tajam menghasilkan gulungan 360° yang seragam.

Kualiti dan Pensijilan

DIN 7340 diselenggara oleh DIN Standards Committee Fasteners (FMV). Standard ini disemak dan dikemas kini secara berkala, dengan versi 2011 sebagai keluaran semasa.

Nuote Metals mengeluarkanRivet DIN 7340dalam keluli, keluli tahan karat, tembaga, aluminium dan loyang, dengan kemasan termasuk biasa, bersalut nikel dan bersalut timah. Saiz boleh disesuaikan dengan lukisan pelanggan. Syarikat beroperasi dengan pensijilan ISO 9001:2015, dengan 100% pemeriksaan QC sebelum penghantaran. Sampel percuma tersedia untuk saiz stok, dengan MOQ sebanyak 20,000 keping untuk pesanan standard.

Rivet yang mematuhi DIN 7340 dihasilkan daripada tiub yang dilukis dengan lancar, yang memberikan ketebalan dinding yang lebih konsisten berbanding dengan alternatif yang ditarik dalam. Ini adalah relevan untuk aplikasi di mana lubang dalaman mesti kekal bersih untuk laluan wayar atau di mana pembentukan gulungan seragam adalah kritikal.

Bermula dengan Rivet DIN 7340

Jika anda nyatakan pada masa iniRivet DIN 7340atau sedang mempertimbangkan untuk beralih kepada rivet tiub piawai untuk pemasangan anda, jalan terpantas ialah meminta sampel.

Sediakan jumlah ketebalan tindanan bahan anda, diameter batang yang dikehendaki (d1) dan bahan pilihan. Nuote Metals akan mengira panjang yang disyorkan dan menghantar sampel kepada anda untuk ujian.
