DIN 7340 Rivet

Nuote Metals ialah pengeluar yang berpangkalan di ChinaDIN 7340 rivet, menghasilkan kedua-dua varian Bentuk A (kepala rata) dan Bentuk B (kepala bulat). Dengan lebih 10 tahun pengalaman dalam pengeluaran rivet tiub, kami memahami ketepatan dimensi yang diperlukan oleh standard ini. Tersedia dalam keluli karbon, keluli tahan karat, loyang, tembaga dan aluminium, dengan diameter dari 1mm hingga 10mm. ISO 9001 diperakui. Sampel percuma disediakan. Hubungi kami hari ini.

Apakah Rivet DIN 7340?

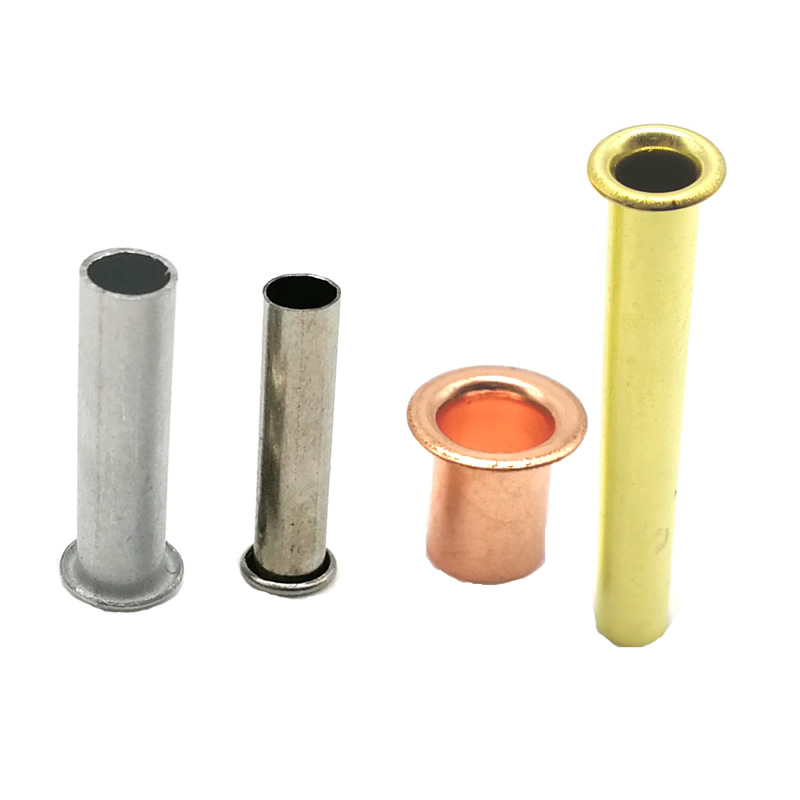

Ia adalah rivet tiub (berongga) yang dihasilkan dengan memotong panjang dari stok tiub logam, kemudian membentuk kepala pada satu hujung. Tidak seperti rivet berongga yang ditarik dalam, yang mempunyai kontur dalaman yang tirus, rivet tiub DIN 7340 mempunyai kontur dalam dan luar silinder - perbezaan utama yang mempengaruhi cara ia ditetapkan dan prestasi dalam pemasangan.

Piawaian yang dikekalkan oleh Jawatankuasa Piawaian Pengikat Jerman (FMV), menentukan dimensi, jisim dan keadaan penghantaran teknikal untuk dua bentuk kepala yang berbeza:

Versi semasa ialahDIN 7340:2011-03,yang menggantikan edisi 1993.

Cara Membaca Penamaan Rivet DIN 7340

Penamaan rivet DIN 7340 yang lengkap mengikut format khusus yang mengekod semua dimensi kritikal. Berikut adalah contoh dari standard:

RN A 3 × 0.3 × 20 DIN 7340 Cu

Konvensyen penamaan ini memastikan setiap rivet DIN 7340 dinyatakan sepenuhnya dan boleh dikesan mengikut piawaian.

Bahan dan Kemasan untuk Mereka

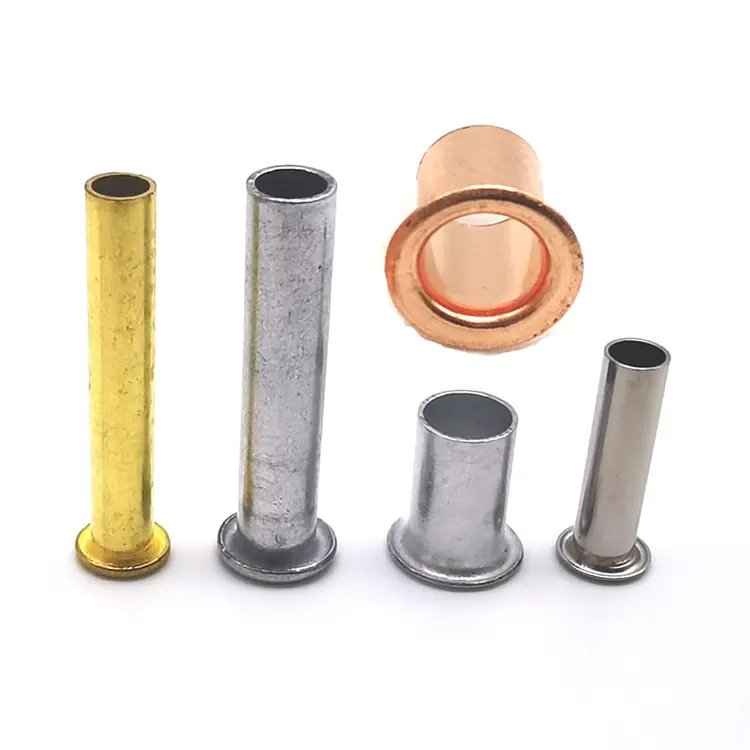

Rivet DIN 7340 boleh dihasilkan daripada pelbagai bahan. Nuote Metals menawarkan pilihan berikut:

Kemasan standard:Bersalut zink, bersalut nikel, pasif, lacquer, antik, biasa.

DIN 7340 tidak mengehadkan bahan kepada pilihan ini – piawaian memuatkan keluli, keluli tahan karat, tembaga, loyang dan aluminium.

Julat Dimensi – Apa yang Dilindungi DIN 7340

Standard ini meliputi rivet DIN 7340 dengan diameter nominal dari 1mm hingga 10mm. Ketebalan dan panjang dinding ditentukan setiap permohonan.

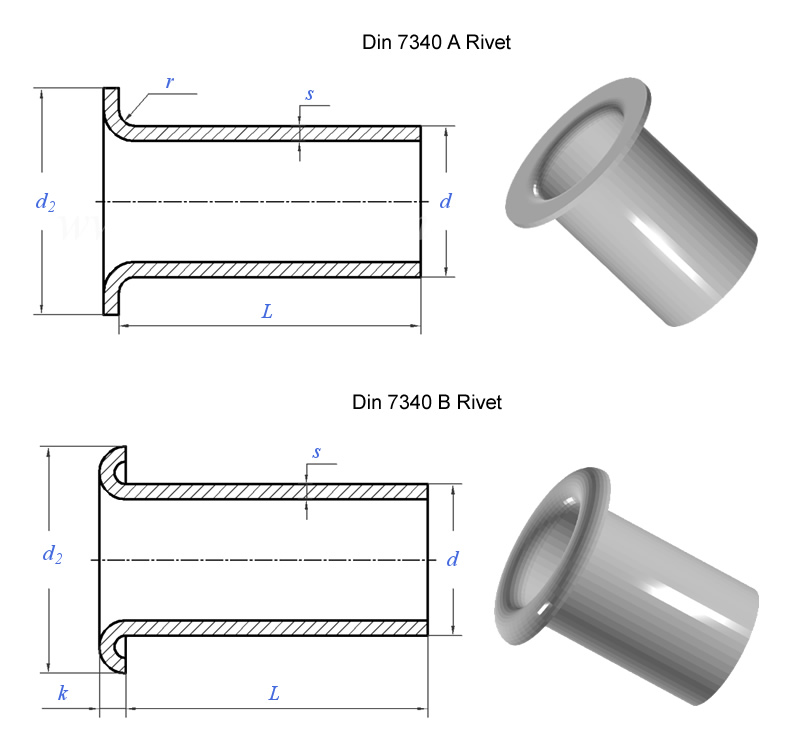

Bentuk A (Kepala Rata) – Dimensi Biasa

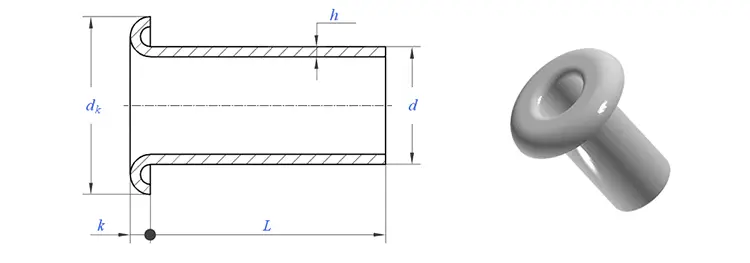

Bentuk B (Kepala Bulat) – Dimensi Biasa

Panjang tersuai dan ketebalan dinding tersedia atas permintaan.Nuote Metals boleh menghasilkan rivet DIN 7340 mengikut spesifikasi tepat anda.

DIN 7340 lwn. Rivet Berongga Dilukis Dalam – Perbezaannya

Perbezaan ini penting. Rivet DIN 7340 dipotong daripada stok tiub - kontur dalam dan luar adalah silinder. Rivet berongga yang ditarik dalam (sering dipanggil lubang mata) bermula sebagai kepingan logam dan dilukis secara beransur-ansur ke dalam bentuk, menghasilkan kontur dalaman yang tirus.

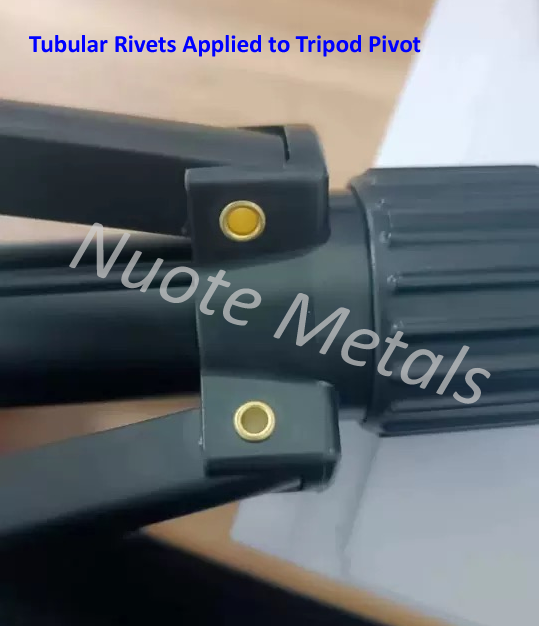

Jika aplikasi anda memerlukan diameter dalam yang seragam - untuk pendawaian, tali atau pangsi yang tepat - rivet DIN 7340 adalah pilihan yang tepat.

Satu Aplikasi Sebenar – Pendakap Pelekap Elektronik Plastik

Pengeluar elektronik pengguna perlu memasang pendakap plastik pada casis logam di dalam peranti rumah pintar. Pendakap plastik memegang papan litar dan perlu diikat secara kekal tanpa retak plastik atau menambah berat yang tidak perlu. Pasukan kejuruteraan telah menetapkan rivet DIN 7340 untuk pemasangan ini - Bentuk A (kepala rata), aluminium, diameter 3mm, ketebalan dinding 0.3mm, panjang 6mm.

Kepala rata adalah kritikal - kurungan mempunyai kelegaan terhad, dan kepala bulat akan mengganggu penempatan papan. Bahan aluminium memastikan pemasangan keseluruhan ringan, yang penting untuk peranti mudah alih. Dan reka bentuk tiub ditetapkan dengan daya yang minimum, menghalang retakan tekanan dalam plastik.

Kami membekalkan 5052 rivet aluminium DIN 7340 - aci 3.0mm, kepala rata 4.5mm, ketebalan dinding 0.3mm, panjang 6.0mm, kemasan biasa. Kontur dalam silinder mengekalkan ketebalan dinding yang konsisten untuk pembakaran yang boleh dipercayai. Kepala yang rata duduk dengan bersih dalam ruang yang ketat. Pelanggan menguji 1,000 rivet merentasi 500 kurungan. Selepas kitaran haba dan ujian getaran, kegagalan sifar. Mereka kini memesan rivet tiub kami dalam kelompok 200,000 keping setiap tahun.

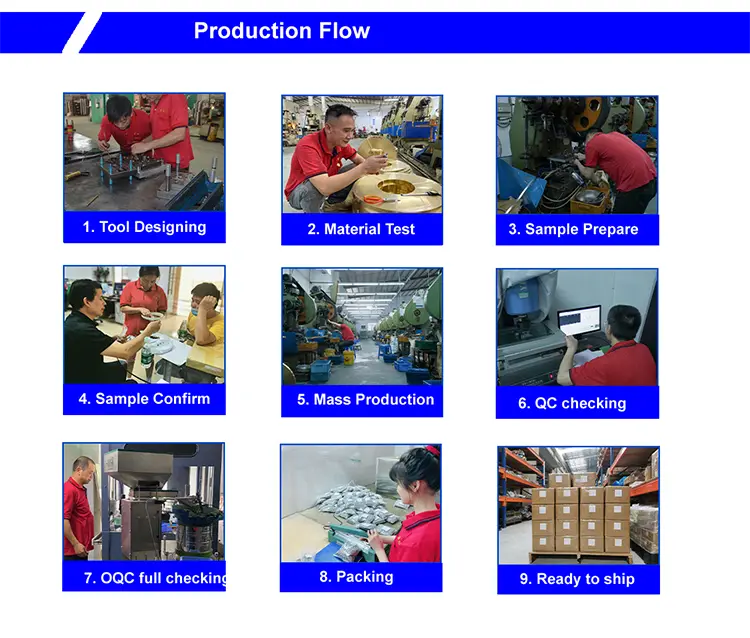

Cara Kami Menghasilkannya – Pemotongan Tiub + Tajuk

Rivet DIN 7340 dihasilkan daripada stok tiub - dipotong mengikut panjang dengan kepala dibentuk pada satu hujung. Ini adalah kaedah yang ditentukan oleh piawaian.

1. Perolehan Stok Tiub– Stok tiub yang diperakui daripada kilang yang diluluskan – keluli, tahan karat, loyang, tembaga atau aluminium. Setiap kelompok disertakan dengan sijil ujian kilang dan nombor haba.

2. Pemeriksaan Masuk– Stok tiub diperiksa untuk diameter luar (±0.02mm), ketebalan dinding dan komposisi bahan. Spektrometer mengesahkan gred. Bahan di luar spesifikasi ditolak.

3. Memotong Tiub –Tiub dipotong mengikut panjang kosong yang tepat. Setiap kosong menjadi satu rivet DIN 7340.

4. Tajuk– Kosong tiub yang dipotong diletakkan ke dalam mesin penekan tajuk. Die karbida membentuk kepala - Bentuk A (rata) atau Bentuk B (bulat) - pada satu hujung. Die yang digilap menghalang tanda permukaan.

5. Pemangkasan– Denyar di sekeliling tepi kepala dikeluarkan.

6. Terguling– Burr mikro dihapuskan.

7. Penyaduran atau Salutan –Dimohon mengikut keperluan.

8. Pemeriksaan Akhir –100% pengisihan optik. Sampel AQL disahkan secara manual.

Contoh masa utama:5–7 hari standard; perkakas tersuai: 15–20 hari.

Satu Rivet, Lapan Pemeriksaan – Cara Kami Memastikan Pematuhan DIN 7340

Setiap kumpulan rivet DIN 7340 melalui lapan pintu berkualiti:

Pemeriksaan diameter bahan mentah– Mikrometer laser (±0.02mm). Mana-mana gegelung di luar julat ditolak.

Semakan komposisi bahan mentah– Pengesahan gred spektrometer.

Semakan penampilan artikel pertama– 10 rivet pertama diperiksa di bawah pembesaran untuk keretakan, burr, kecacatan.

Semakan dimensi artikel pertama– Diameter dalam, diameter luar, diameter kepala, ketinggian kepala, ketebalan dinding dan panjang disahkan pada pembanding optik terhadap spesifikasi DIN 7340.

Pemeriksaan dalam proses– 5 rivet setiap 500 keping. Sebarang drift menghentikan akhbar.

Tetapan ujian (suar percubaan)– Setiap 2,000 keping, tetapkan 3 rivet ke dalam bahan sampel. Clinch diperiksa untuk simetri dan retak.

Ujian semburan garam (jika perlu)– Ujian ASTM B117. Sijil dikeluarkan dengan kelompok.

Pemeriksaan keluar terakhir– 100% pengisihan optik. Sampel AQL disahkan secara manual. Dokumentasi penuh dikeluarkan.

Apa Kata Pelanggan Kami – Maklum Balas Sebenar

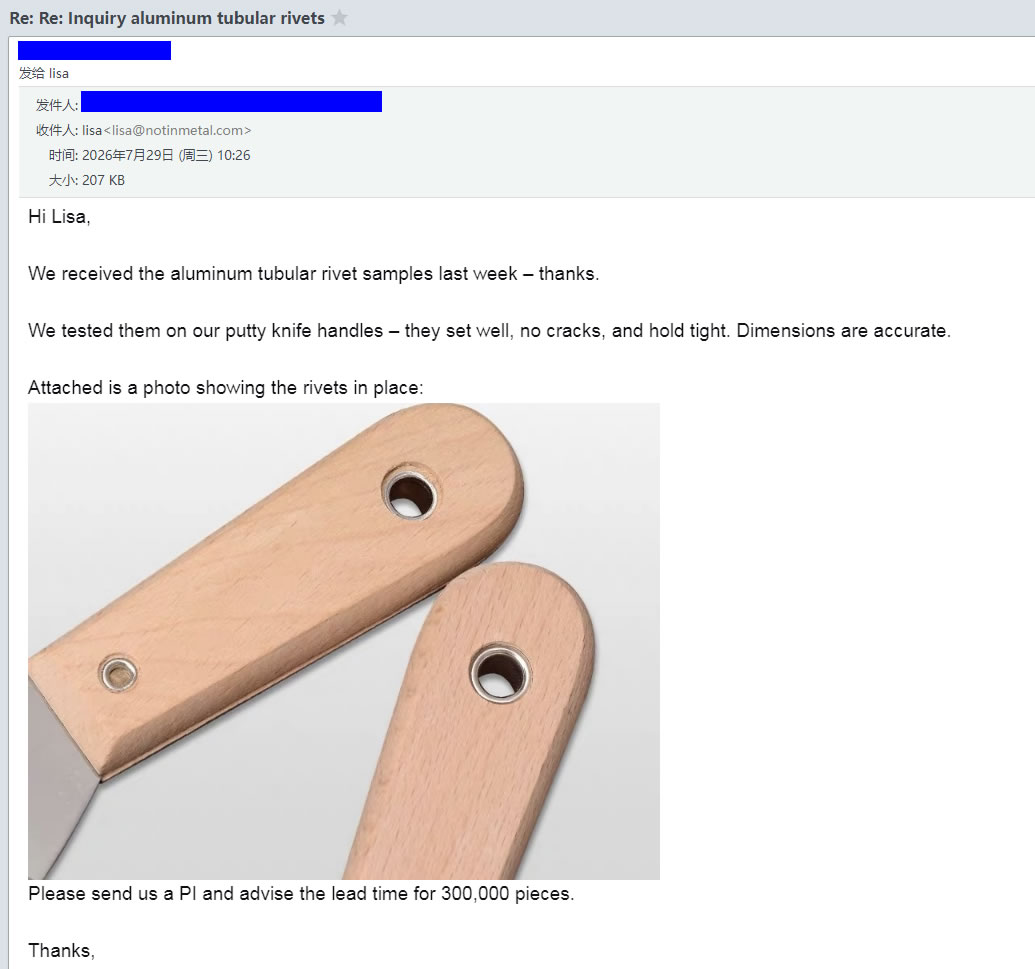

Kami membiarkan pelanggan kami bercakap untuk kami. Imej di atas menunjukkan maklum balas sebenar daripada pengeluar yang telah menggunakan rivet DIN 7340 kami dalam barisan pengeluaran mereka - daripada pembina elektronik kepada pembekal automotif kepada pengeluar perabot.

Mereka kembali kepada kami atas sebab yang sama:

• Pematuhan standard– Setiap rivet memenuhi keperluan dimensi DIN 7340
• Lubang silinder yang konsisten– Diameter dalam yang seragam untuk pemasangan yang boleh dipercayai
• Kesesuaian ketepatan– Dipadankan dengan spesifikasi lukisan
• Penghantaran yang boleh dipercayai– Sampel dihantar dalam 5–7 hari, pengeluaran mengikut jadual

Tiga Soalan Yang Selalu Kami Jawab

S: "Bolehkah saya mendapatkan sampel sebelum memesan kuantiti pengeluaran?"

J: Ya - kami menawarkan sampel untuk semua produk kami. Untuk spesifikasi standard sedia ada, sampel disediakan secara percuma - anda hanya membayar kos penghantaran. Untuk saiz tersuai atau perkakas tersuai, ketersediaan sampel dan masa pendahuluan bergantung pada keperluan khusus. Sila hubungi pasukan jualan kami dengan lukisan atau spesifikasi anda, dan mereka akan menasihati tentang kos sampel dan garis masa penghantaran.

S: "Apakah perbezaan antara rivet DIN 7340 Shape A dan Shape B?"

A: Bentuk A mempunyai kepala rata – kepala berprofil rendah yang terletak berhampiran rata dengan permukaan. Ia sesuai untuk pemasangan terhad kelegaan di mana kepala yang menonjol akan mengganggu bahagian mengawan. Bentuk B mempunyai kepala bulat – kepala berkubah yang lebih tinggi yang memberikan kekuatan kepala maksimum dan merupakan pilihan yang paling biasa untuk perhimpunan tujuan umum. Kedua-dua jenis dinyatakan sepenuhnya di bawah DIN 7340.

S: "Bagaimanakah cara saya menentukan rivet DIN 7340 dengan betul pada lukisan saya?"

A: Gunakan format penetapan standard: RN [Bentuk] [d₁] × [s] × [l] DIN 7340 [Bahan] – dengan d₁ ialah diameter aci nominal, s ialah ketebalan dinding, dan l ialah panjang nominal. Contohnya: RN A 4 × 0.4 × 12 DIN 7340 Cu menentukan kuprum, Bentuk A (kepala rata), diameter 4mm, ketebalan dinding 0.4mm, rivet panjang 12mm. Jika anda tidak pasti tentang sebarang dimensi, hantarkan ketebalan tindanan pemasangan anda kepada kami - kami akan mengesyorkan spesifikasi yang betul.
