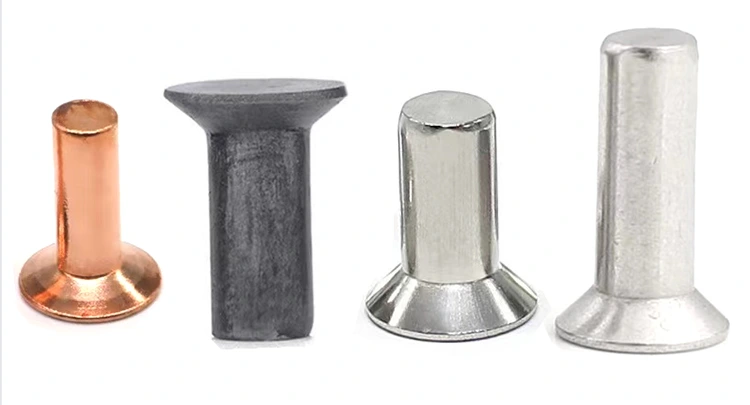

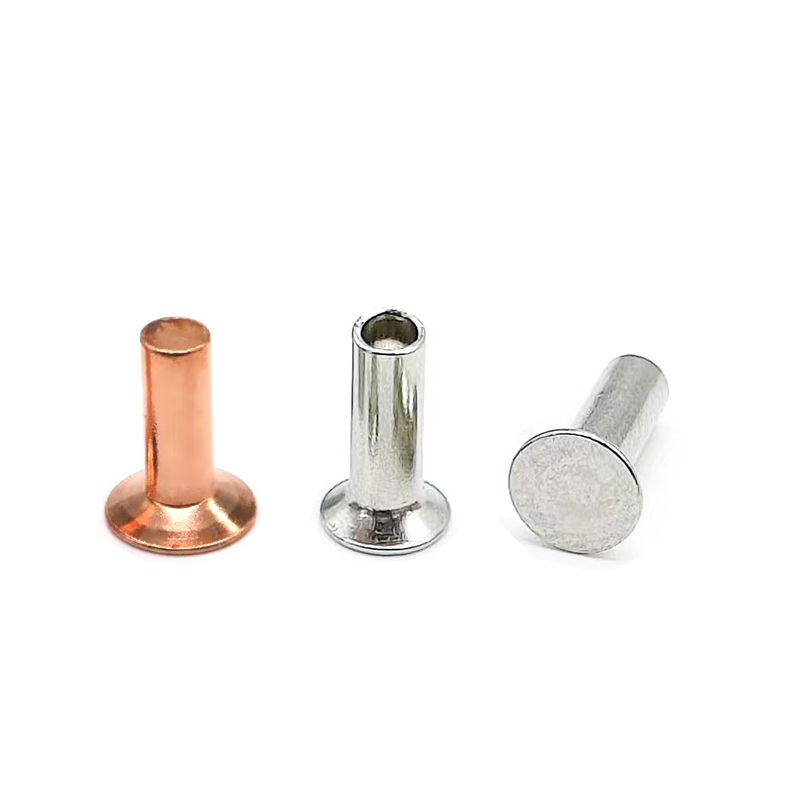

Rivet Kepala Countersunk

Keling kepala countersunkadalah satu-satunya gaya kepala rivet yang direka untuk duduk sepenuhnya di bawah permukaan. Dengan kepala tirus yang sepadan dengan sinki kaunter pra-gerudi, rivet ini memberikan tonjolan sifar - tiada tersangkut, tiada pengikisan, tiada gangguan pada bahagian mengawan.

Mereka memerlukan langkah tambahan dalam proses pembuatan anda - menggerudi lubang tirus sebelum menetapkan - tetapi langkah itu berbaloi apabila sambungan mesti disiram sepenuhnya. Panel aeroangkasa, kepungan elektronik, kemasan seni bina, dan di mana-mana permukaan licin adalah kritikal - di situlah rivet benam kaunter pergi.

Countersunk lwn Flat Head – Perbezaan Flush-Finish

Dua Sudut Kepala – 90° lwn. 100°

Sudut mana yang patut anda pilih?

Pilih 90°jika anda menggunakan bit countersink standard – ia tersedia secara meluas dan serasi dengan kebanyakan aplikasi tujuan umum.

Pilih 100°jika anda menggunakan spesifikasi aeroangkasa atau pertahanan, atau jika alatan sedia ada anda telah disediakan untuk sinki kaunter 100°. Kami tidak mengesyorkan mencampurkan sudut – rivet 100° dalam sinki kaunter 90° akan menjadi bangga; rivet 90° dalam sinki kaunter 100° akan duduk terlalu dalam.

Apa yang Kami Buat – Tiga Reka Bentuk, Lima Bahan

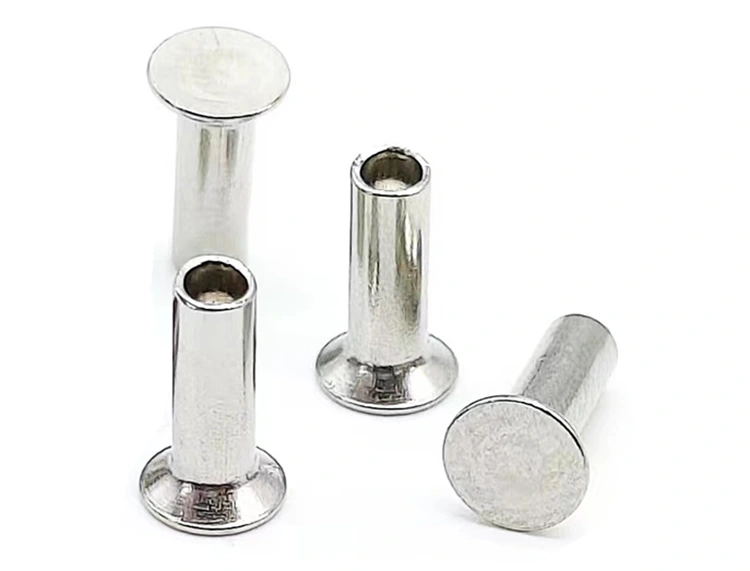

Tiub penuh tersedia untukrivet kepala countersunk– reka bentuk berongga membenarkan tetapan daya rendah sambil mengekalkan kemasan siram.

Bahan tersedia: Keluli karbon rendah, keluli tahan karat (304/316), loyang (C2680), kuprum (C11000), aluminium (5052/5056)

Kemasan: Bersalut zink, oksida hitam, dipasifkan, dipernis, bersalut nikel, antik, beranod, biasa – bergantung kepada bahan.

Satu Aplikasi Sebenar – Pemasangan Perkakasan Perabot Kayu

Pengilang perabot pejabat kayu diperlukan untuk memasang plat pelekap logam ke bahagian bawah meja. Pinggan kelihatan apabila meja diterbalikkan semasa pemasangan. Paku keling kepala bulat sebelumnya tergores pada bungkusan apabila meja disusun. Pelanggan menerima produk tercalar. Bengkel juga terpaksa menambah pelapik buih untuk melindungi kepala rivet semasa penghantaran.

Pengilang menganggap rivet kepala rata - profil lebih rendah, tetapi masih duduk di atas permukaan. Mereka mahukan tonjolan sifar. Penyelesaiannya adalah jelas: countersink lubang dan gunakan rivet kepala countersunk.

Nuote Metals membekalkan rivet separa tiub kepala keluli bersalut zink – batang 4.0mm, diameter kepala 8.0mm, sudut 90°, panjang tong 10.0mm. Rongga separa tiub terus menetapkan daya rendah, menghalang kerosakan pada kayu. Sudut 90° sepadan dengan bit countersink standard mereka. Kepala duduk rata dengan permukaan kayu - tiada logam yang menonjol, tiada calar, tiada pelapik buih diperlukan.

Pelanggan menguji 200 rivet di 100 meja. Selepas 1,000 kitaran pembongkaran pemasangan, tiada longgar, tiada kerosakan permukaan. Mereka telah menukar keseluruhan barisan produk mereka kepada rivet kepala countersunk, menghapuskan aduan kerosakan pembungkusan.

Pilihan Standard – Tersuai mengikut Spesifikasi Anda

Keling kepala countersunkdihasilkan mengikut keperluan tepat anda. Sudut kepala, diameter kepala dan panjang keseluruhan dipadankan dengan alat countersink dan tindanan bahan anda.

Apa yang kami perlukan daripada anda:

• Diameter tangkai - 1.5mm hingga 8.0mm
• Sudut kepala – 90° atau 100°
• Diameter kepala – dipadankan dengan alat countersink anda
• Panjang keseluruhan – atau jumlah ketebalan tindanan bahan anda
• Bahan – keluli, tahan karat, loyang, tembaga, atau aluminium
• Reka bentuk – pepejal, separa tiub atau tiub penuh
• Kemasan – zink, pasif, lacquer, nikel, anod, dsb.

Nota kritikal:Kepala mesti sepadan dengan alat countersink anda. Jika anda menghantar kami sampel bit kaunter sink anda atau lubang pra-kaunter tenggelam, kami boleh menjamin kepala duduk siram.

Contoh masa utama:5–10 hari untuk sudut kepala standard (90° atau 100°). Untuk spesifikasi terperinci, keperluan tersuai atau untuk membincangkan projek anda, sila hubungi pasukan jualan kami - mereka akan membimbing anda melalui proses tersebut.

Mengapa Kepala Tirus Lebih Sukar Dibuat – Dan Bagaimana Kami Melakukannya Dengan Betul

Kepala countersunk bukan sekadar kepala rata dengan tepi yang condong. Tirus mesti sepadan dengan sudut alat countersink anda – 90° atau 100° – dan ia mesti duduk rata di seluruh permukaan. Jika sudut dimatikan sebanyak 1°, rivet akan duduk sama ada bangga atau di bawah permukaan.

Apa yang menjadikan kepala countersunk berbeza:

Ketepatan sudut– Die tanduk kami dipotong mengikut sudut yang tepat. Kami mengukur sudut kepala pada setiap pemeriksaan artikel pertama menggunakan pembanding optik. Toleransi: ±1°.

Tirus licin– Peralihan dari kepala ke batang mestilah lancar. Sebarang langkah atau duri di persimpangan akan menghalang kepala daripada duduk sepenuhnya. Die karbida kami digilap untuk mengelakkan perkara ini.

Konsistensi ketebalan– Kepala mesti cukup tebal untuk menahan beban tetapi cukup nipis untuk duduk siram. Kami mengawal ketebalan kepala dalam ±0.10mm.

Kemasan permukaan– Permukaan kepala mestilah licin. Sebarang tanda atau calar alat akan kelihatan pada produk siap siram.

Hasilnya:Kepala countersunk yang duduk siram, kelihatan bersih dan dipegang erat.

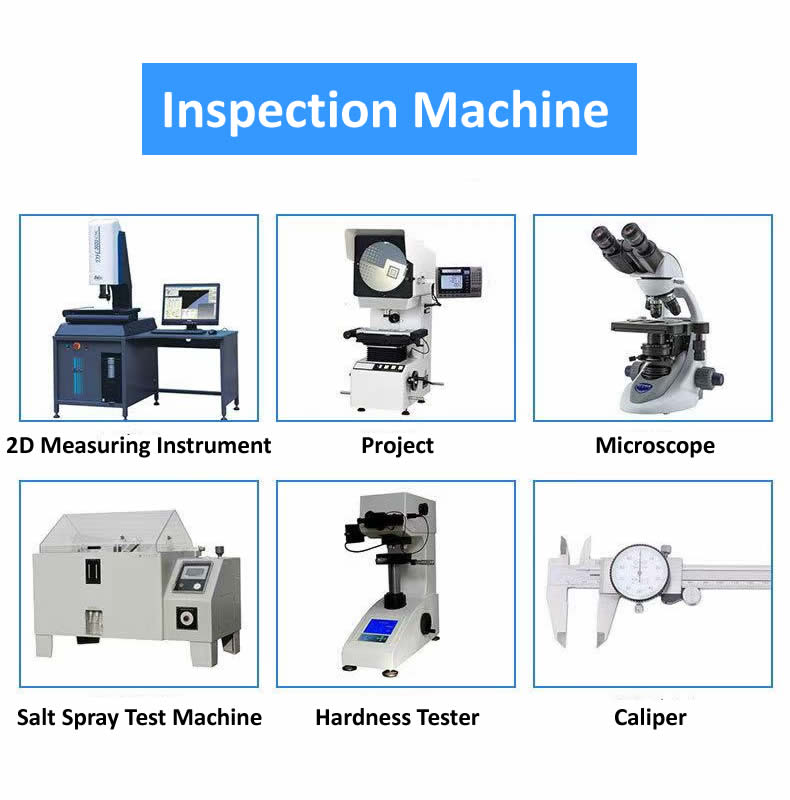

Kawalan Kualiti – Pemeriksaan Tambahan untuk Countersunk Heads

Kepala countersunk memerlukan pemeriksaan yang lebih ketat daripada gaya kepala lain. Kepala luar sudut atau sinki kaunter yang tidak konsisten bermaksud rivet yang tidak duduk rata – dan itu mengalahkan tujuan memilih countersunk pada mulanya.

Proses kami:

• Sebelum pengeluaran – Kami menyemak alat countersink anda atau sampel lubang pra‑countersunk untuk mengesahkan padanan sudut kepala.
• Artikel pertama – 10 rivet diukur pada pembanding optik. Sudut kepala dan diameter kepala disahkan.
• Dalam proses – 5 rivet setiap 500 keping. Titik sudut kepala diperiksa.
• Ujian penetapan – Setiap 2,000 keping, tetapkan ke dalam bahan pra-kaunter tenggelam anda. Siram kepala disahkan oleh ujian jari dan tolok perasa.
• Pengisihan akhir – 100% pemeriksaan optik. Sampel manual AQL.

Perkara Yang Anda Terima Sebenarnya – Rekod Lengkap Perkara yang Kami Buat

Kami tidak hanya menghantar rivet. Kami menghantar rekod tentang apa yang dihasilkan dan cara ia disahkan.

Pakej termasuk:

• Sijil bahan – Komposisi kimia dan kekuatan tegangan gegelung yang digunakan
• Helaian pemeriksaan – Ukuran sebenar 10 rivet daripada kumpulan – termasuk pengesahan sudut kepala
• Laporan padanan countersink – Pengesahan bahawa sudut kepala sepadan dengan perkakas anda (jika anda memberikan sampel)
• Sijil penamat – Ketebalan penyaduran disahkan oleh XRF (jika berkenaan)
• Dokumen pematuhan – Ditandatangani oleh pengurus QA kami, kumpulan boleh dikesan

Mengapa ini penting:Jika kegagalan medan pernah berlaku – atau jika pelanggan mengadu tentang permukaan yang tidak rata – anda mempunyai rekod untuk mengesannya kembali ke kumpulan yang tepat dan ukuran sudut kepala yang tepat.

Diperakui kepada:ISO 9001:2015, RoHS, REACH

Tempat Rivet Kepala Countersunk Digunakan

• Perabot – Meja pejabat, kerusi, kabinet – di mana perkakasan terdedah tidak boleh diterima
• Automotif – Kemasan dalaman, panel badan, pemasangan lantai – di mana permukaan mesti licin
• Aeroangkasa – Panel fiuslaj, kemasan dalaman, permukaan sayap – di mana pengurangan seretan penting
• Elektronik – Penutup, casis, pemasangan panel – di mana bahagian mesti muat disiram
• Perkakasan seni bina – Perkakasan pintu, pagar, kerja logam hiasan
• Marin – Perkakasan dek, kelengkapan dalaman – di mana tiada titik halangan dibenarkan
• Peralatan industri – Panel kawalan, pelindung mesin – di mana keselamatan dan penampilan kedua-duanya penting

Tiga Soalan Yang Selalu Kami Jawab

S1: Apakah perbezaan antara rivet kepala benam dan arivet kepala rata?

J: Kepala benam kaunter mempunyai bahagian bawah tirus yang sepadan dengan sinki kaunter pra-gerudi, membolehkan kepala itu terduduk sama sekali dengan atau di bawah permukaan bahan. Kepala yang rata mempunyai bahagian bawah yang lurus dan megah dengan permukaannya (0.8–1.2mm untuk batang 5mm). Tukar ganti: kepala benam balas memerlukan langkah pembuatan tambahan (menenggelamkan lubang), tetapi ia memberikan tonjolan sifar. Pilih countersunk apabila sendi mestilah licin sepenuhnya; pilih rata apabila profil rendah mencukupi dan anda ingin mengelakkan langkah pemesinan tambahan.

S2: Perlukah saya memilih rivet kepala 90° atau 100°?

J: Pilih sudut yang sepadan dengan alat countersink sedia ada anda. 90° ialah standard untuk kebanyakan aplikasi tujuan am – perabot, elektronik, automotif dan kerja industri am. 100° adalah perkara biasa dalam aplikasi aeroangkasa dan pertahanan di mana spesifikasi khusus memerlukannya. Jika anda tidak pasti, kami mengesyorkan 90° – ia serasi dengan sebahagian besar bit countersink standard. Jika anda menghantar kami sampel alat countersink anda, kami boleh mengesahkan padanan.

S3: Bagaimanakah cara saya memilih panjang keseluruhan yang betul untuk rivet kepala benam?

A: Jumlah panjang termasuk kepala. Untuk rivet benam kaunter pepejal, panjang keseluruhan bersamaan dengan kedalaman sinki kaunter ditambah ketebalan timbunan bahan anda serta batang yang menonjol (diameter batang 1.2–1.5×). Untuk rivet countersunk separuh tiub, panjang tong hendaklah lebih kurang 1.5–2.0mm lebih panjang daripada ketebalan tindanan bahan anda. Kepala duduk siram, jadi ketebalan tindanan bahan ditambah panjang clinch menentukan jumlah panjang. Hantarkan kepada kami ketebalan tindanan bahan dan spesifikasi alat countersink anda – kami akan mengesyorkan panjang yang tepat.

S4: Reka bentuk yang manakah harus saya pilih – pepejal, separa tiub atau tiub penuh?

J: Separuh tiub ialah pilihan lalai untuk kebanyakan aplikasi – 80–90% daripada kekuatan pepejal pada 25–30% daripada daya penetapan. Pilih pepejal apabila anda memerlukan kekuatan maksimum untuk pemasangan struktur, galas beban. Pilih tiub penuh apabila anda bekerja dengan bahan lembut atau memerlukan daya penetapan yang minimum. Ketiga-tiga reka bentuk boleh didapati dengan profil kepala countersunk yang sama.
