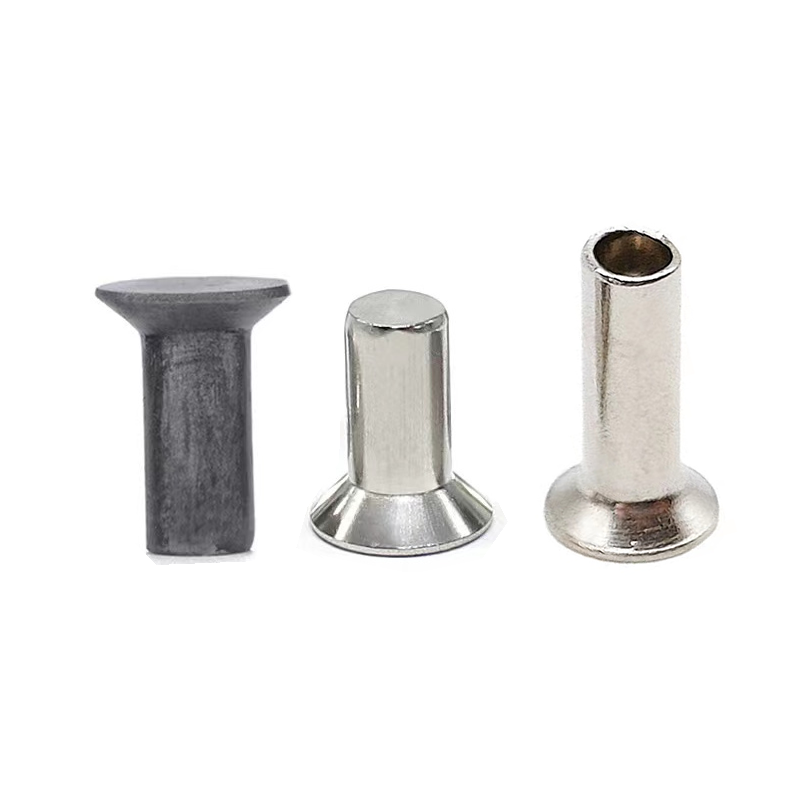

Rivet Kepala Besi Countersunk

Tidak setiap rivet dimaksudkan untuk dilihat—atau dirasa. Apabila produk siap anda memerlukan penampilan yang anggun dan profesional dengan sifar mata halangan, ituBesi Countersunk Kepala Rivetadalah jawapannya. Di Nuote Metals, kami mengeluarkan pengikat ini dengan bahagian atas rata bersudut tepat yang sesuai sepenuhnya dengan bahan sekeliling selepas pemasangan.

Flush fit ini menghilangkan kepala terkeluar yang menangkap pakaian, memotong jari atau mengganggu bahagian yang bergerak. Itulah sebabnya rivet countersunk ialah pilihan standard untuk kerja logam seni bina, bahagian luar kenderaan, bahagian dalam gerabak kereta api, dan sebarang aplikasi di mana kelicinan permukaan adalah sama pentingnya dengan kekuatan sendi.

Apa yang Membuatkan Countersunk Head Unik?

Countersunk (juga dipanggil "flat head" atau "countersunk flat head") ditakrifkan oleh bahagian bawah konnya, direka bentuk untuk duduk ke dalam lubang countersink pra-gerudi.

Ciri-ciri geometri utama:

Bentuk kepala:Bahagian atas rata dengan permukaan galas kon 90° atau 120° tirus di bawahnya

Diameter kepala:Kira-kira 1.4× hingga 1.6× diameter batang (lebih kecil daripada kepala bulat atau kuali)

Ketinggian kepala:Sangat rendah – hanya 0.3× hingga 0.4× diameter batang

Profil selesai:Duduk betul-betul siram dengan – atau di bawah sedikit – permukaan

Faktor kritikal - Sudut countersink:

Kebanyakan piawaian (termasuk DIN 302 dan ISO 1051) menentukan sudut sinki kaunter 90° untuk kegunaan umum. Untuk bahan yang lebih lembut seperti aluminium atau plastik, 120° kadangkala diutamakan untuk mengurangkan tekanan tepi. Nuote Metals menawarkan kedua-dua sudut - dan sudut tersuai atas permintaan.

Spesifikasi Teknikal - Rivet Kepala Besi Countersunk

Kami mengeluarkan kepada DIN 302 (rivet kepala countersunk, pepejal dan separa tiub) dan ISO 1051, dengan pilihan tersuai penuh.

Data Dimensi & Mekanikal Gabungan

Countersunk lwn Round lwn Pan – Panduan Keputusan Yang Jelas

Daripada jadual, berikut ialah logik yang mudah:

• Pilih Countersunkapabila permukaan mestilah siram sepenuhnya – tiada tonjolan dibenarkan. Ini penting untuk panel kenderaan luaran, susur tangan, penutup penghantar dan pemasangan akhir di mana pengecatan atau salutan serbuk mengikuti rivet. Bahagian atas rata juga menghalang pembentukan serpihan.

• Pilih Kepala Bulatapabila sendi menghadapi getaran dan hentaman yang kuat - kubah tinggi menyerap kejutan dan memberikan rintangan tarik keluar maksimum.

• Pilih Kepala Panapabila bekerja dengan bahan nipis atau lembut yang memerlukan pengagihan beban yang luas dan profil rendah (tetapi tidak siram).

Untuk kebanyakan aplikasi kritikal kemasan - seni bina, pengangkutan dan barangan pengguna - Iron Countersunk Head Rivet adalah satu-satunya pilihan yang logik. Nuote Metals boleh membekalkan spesifikasi perkakas countersink yang sepadan untuk memastikan tempat duduk yang sempurna.

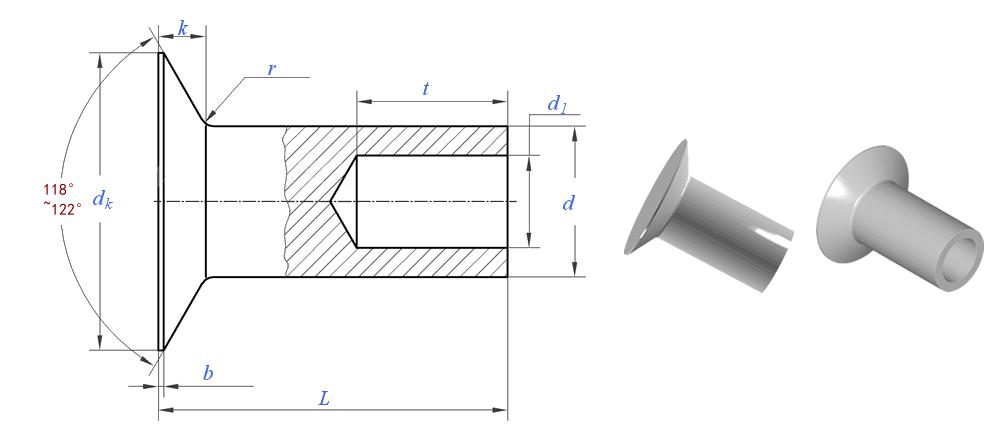

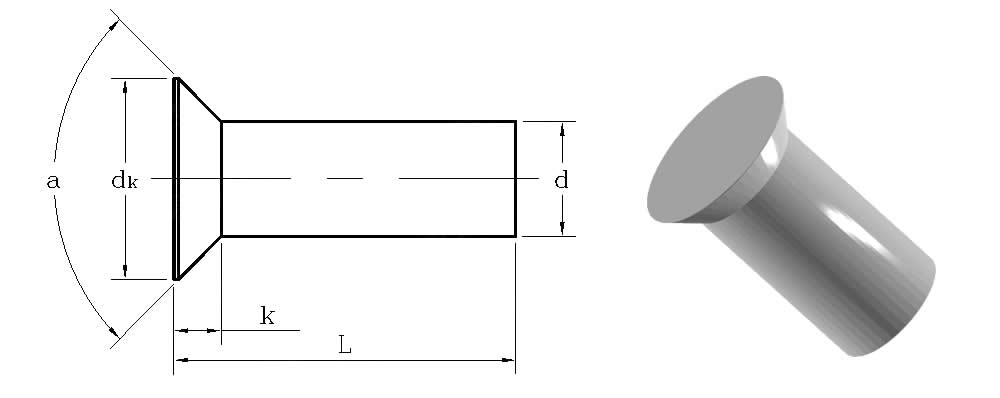

Pepejal lwn Separuh Tiub – Dua Laluan ke Kemasan Siram

Kedua-dua jenis badan serasi dengan kepala countersunk, tetapi ia sesuai dengan skala pengeluaran yang berbeza.

Nasihat praktikal: Fatau barisan pengeluaran automotif atau perkakas, pilih separa tiub - ia ditetapkan lebih cepat dan memerlukan kurang daya. Untuk komponen jambatan atau peralatan berat, pilih pepejal untuk kekuatan maksimum.

Faktor Pemasangan Kritikal untuk Rivet Countersunk

Mencapai padanan yang benar-benar siram memerlukan lebih ketepatan daripada gaya kepala yang lain. Ikuti peraturan ini untuk hasil terbaik:

Penyediaan lubang countersink:Sudut countersink (90° atau 120°) mesti sepadan dengan kepala rivet dengan tepat. Ketidakpadanan hanya 5° akan menyebabkan kepala terkeluar atau ceruk di bawah permukaan, menjejaskan penampilan dan pemindahan beban.

Kawalan kedalaman:Kedalaman countersink mestilah sama dengan ketinggian kepala (k). Terlalu cetek - kepala duduk bangga. Terlalu dalam – kepala tenggelam di bawah permukaan, menipiskan tepi material.

Penyingkiran burr:Sentiasa nyahburkan kedua-dua belah lubang sebelum menetapkan – burr menghalang kepala kon daripada duduk sepenuhnya dan menyebabkan pemuatan sipi.

Pemilihan anvil:Gunakan anvil rata untuk menetapkan rivet countersunk. Andas cekung akan mengubah bentuk kepala dan merosakkan kemasan siram.

Petua profesional dari Nuote Metals:Kami boleh membekalkan tolok kedalaman countersink dan spesifikasi alat tetapan yang disesuaikan dengan pesanan rivet anda – menjimatkan percubaan-dan-ralat anda di tingkat pengeluaran.

Sokongan Kejuruteraan Ketepatan – Kepakaran Melangkaui Ujian

Di Nuote Metals, kami tahuRivet kepala benam kaunter besiprestasi bergantung pada ketekalan geometri dan keserasian pemasangan - bukan hanya kekuatan bahan. Dengan lebih 20 tahun dan 500+ juta rivet benam kaunter dihantar ke sektor automotif, kereta api dan seni bina, kami menjangkakan isu dunia sebenar seperti ketidakpadanan sudut, keretakan tepi dan tempat duduk di luar tengah sebelum ia sampai ke talian anda.

Apa yang membezakan kita:

• Persampelan pra-pengeluaran:Kumpulan sampel disertakan dengan laporan tetapan terperinci – pengesyoran andas, lengkung daya dan data pengesahan flush-fit.

• Kawalan proses SPC:Kami memantau sudut kepala, konsentrik dan ketinggian di setiap stesen pembentukan - menangkap sisihan di bawah 0.05mm dalam masa nyata.

• Sokongan teknikal di tapak:Untuk projek kritikal, jurutera kami membantu dengan persediaan alatan dan penentukuran barisan pengeluaran.

• Kebolehkesanan penuh:Setiap kelompok termasuk laporan dimensi, sijil bahan ASTM A31 dan pemeriksaan pihak ketiga pilihan.

Kami berkongsi data proses secara terbuka – kerana komunikasi yang jelas membina kepercayaan. Pendekatan berfokuskan aplikasi ini, jauh melangkaui senarai ujian generik, ialah perbezaan Nuote Metals.

Soalan Lazim Mengenai Rivet Kepala Besi Countersunk

S1: Apakah perbezaan antara rivet kepala benam balas 90° dan 120°?

A: Sudut merujuk kepada permukaan kon tirus di bawah kepala. 90° ialah piawaian antarabangsa untuk kebanyakan aplikasi keluli dan logam (DIN 302, ISO 1051). Ia memberikan kesesuaian yang selesa dalam perkakas countersink standard. 120° biasanya digunakan untuk bahan yang lebih lembut seperti aluminium, plastik atau kayu – sudut yang lebih lebar mengurangkan tekanan tepi dan mengurangkan risiko bahan terbelah di sekeliling lubang. Di Nuote Metals, kami menyimpan kedua-duanya dan boleh mengesyorkan sudut yang betul berdasarkan kekerasan dan ketebalan bahan anda. Jika anda tidak pasti, hantarkan spesifikasi material anda kepada kami dan kami akan menasihati.

S2: Bolehkah kepala rivet retak semasa menetapkan jika saya menggunakan sudut sinki kaunter yang salah?

A: Sudah tentu – dan itu adalah kegagalan bidang biasa. Jika sudut countersink dalam bahan anda lebih tajam atau lebih cetek daripada kepala rivet, kepala tidak akan duduk secara seragam. Semasa penetapan, sesentuh yang tidak sepadan menghasilkan titik tegasan yang boleh menyebabkan tepi kepala tercabut atau retak, terutamanya dengan gred besi/keluli yang lebih keras. Sentiasa padankan sudut dengan tepat. Jika alatan sedia ada anda menggunakan sudut bukan standard, Nuote Metals boleh mengeluarkan rivet sudut tersuai untuk dipadankan – cuma berikan spesifikasi pemotong sinki kaunter anda.

S3: Adakah rivet kepala benam besi lebih lemah daripada rivet kepala bulat?

J: Dari segi kekuatan ricih (daya sisi ke sisi), ia hampir sama kerana kedua-duanya bergantung pada diameter batang. Walau bagaimanapun, dalam rintangan hentaman dan rintangan tarik keluar, kepala bulat lebih kuat kerana ia mempunyai lebih jisim bahan di atas pusat batang. Kepala countersunk, yang lebih nipis, menawarkan toleransi hentaman lebih kurang 15–20% lebih rendah. Inilah sebabnya kami mengesyorkan kepala benam untuk kemasan kritikal, persekitaran kejutan rendah (seperti pelapisan seni bina atau panel dalaman) dan kepala bulat untuk bingkai struktur tugas berat. Nuote Metals sentiasa bertanya tentang persekitaran operasi anda untuk membimbing anda ke arah gaya kepala yang betul.
