Rivet Tiub Panjang

Apakah Rivet Tiub Panjang?

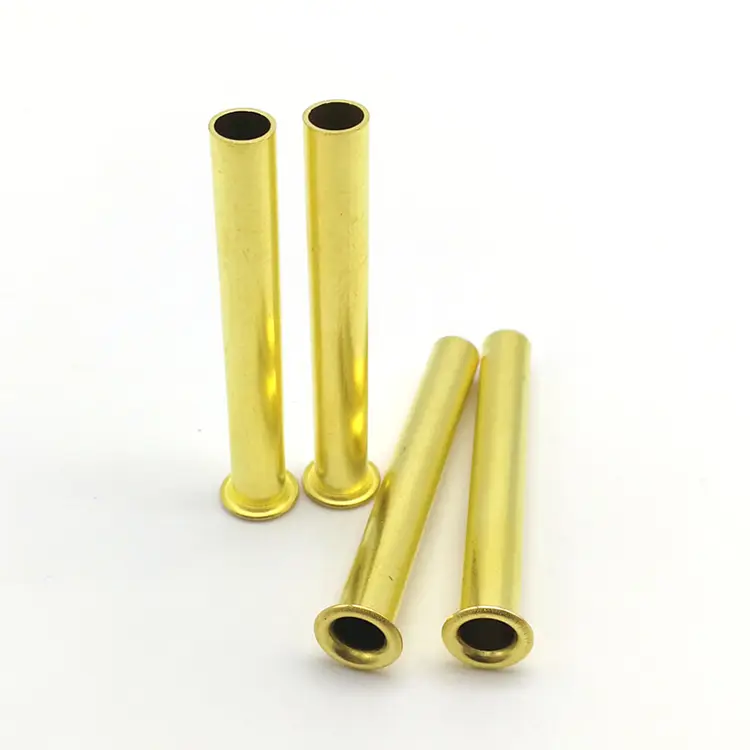

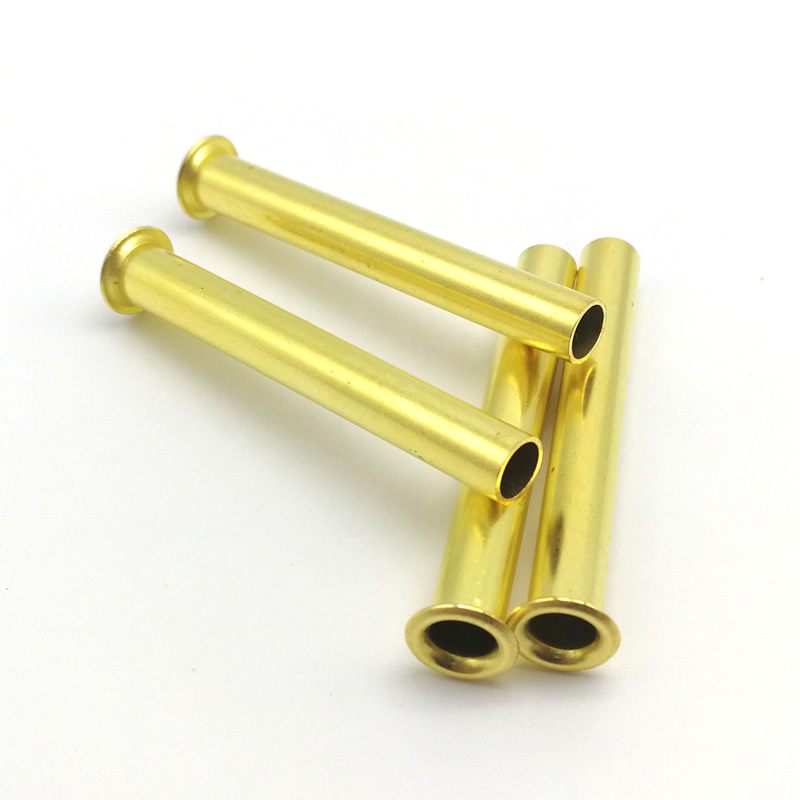

Rivet tiub panjang ialah pengikat berongga sepenuhnya yang dihasilkan dengan memotong panjang daripada stok tiub logam dan membentuk kepala pada satu hujung. Penamaan "panjang" merujuk kepada panjang tong yang dilanjutkan - biasanya melebihi 4-5 kali diameter aci, dengan panjang tersedia sehingga 100mm atau lebih.

Tidak seperti rivet tiub standard (yang biasanya mempunyai panjang sehingga 20–30mm), rivet tiub panjang direka untuk:

• Susun bahan tebal– Mencantumkan berbilang lapisan bahan yang tidak dapat dicapai oleh rivet standard
• Laluan pendawaian– Menjalankan wayar atau kabel elektrik melalui lubang berongga
• Aplikasi mengikat tali– Membenarkan kord, tali atau tali melepasi pengikat
• Fungsi pengatur jarak / sesendal– Mengekalkan jarak tetap antara komponen

Rivet Tiub Panjang lwn Piawai – Di Mana Panjang Tambahan Penting

Proses Pembuatan – Tiub Potong + Kepala Borang

Rivet tiub panjang dihasilkan melalui proses pemotongan dan tajuk tiub yang sama seperti rivet tiub standard – tetapi dengan panjang yang dilanjutkan, ketepatan menjadi lebih kritikal.

1. Perolehan Stok Tiub– Stok tiub yang diperakui daripada kilang yang diluluskan – keluli karbon, keluli tahan karat, loyang, tembaga atau aluminium. Setiap kelompok disertakan dengan sijil ujian kilang dan nombor haba.

2. Pemeriksaan Masuk– Stok tiub diperiksa untuk diameter luar (±0.02mm), ketebalan dinding dan komposisi bahan. Spektrometer mengesahkan gred bahan.

3. Memotong Tiub– Tiub dipotong mengikut panjang kosong yang tepat. Untuk rivet panjang (sehingga 100mm), kelurusan dan petak hujung adalah kritikal.

4. Tajuk– Kosong tiub yang dipotong diletakkan ke dalam mesin penekan tajuk. Die karbida membentuk kepala (bulat, rata, atau countersunk) pada satu hujung. Die yang digilap menghalang tanda permukaan.

5. Pemangkasan– Denyar di sekeliling tepi kepala dikeluarkan.

6. Terguling– Burr mikro dihapuskan.

7. Penyaduran atau Salutan- Dimohon mengikut keperluan.

8. Pemeriksaan Akhir– 100% pengisihan optik. Sampel AQL disahkan secara manual.

Contoh masa utama:5–7 hari standard; perkakas tersuai: 15–20 hari.

Bahan dan Kemasan untuk Rivet Tiub Panjang

Kemasan standard:Bersalut zink, bersalut nikel, pasif, lacquer, antik, biasa.

Satu Aplikasi Sebenar – Laluan Abah-abah Pendawaian Automotif

Pengeluar abah-abah pendawaian automotif memerlukan pengikat untuk mengarahkan berkas wayar melalui panel sekat tebal. Panel itu terdiri daripada berbilang lapisan - kepingan logam, bahan mematikan bunyi, dan trim plastik - dengan ketebalan keseluruhan 18mm. Pelanggan memerlukan pengikat berongga yang akan:

• Lulus wayar melalui panel tebal dengan bersih
• Lindungi wayar daripada tepi logam yang tajam
• Sediakan sambungan kekal tahan getaran
• Tidak memerlukan grommet atau sesendal tambahan

Kami membekalkan rivet tiub panjang keluli bersalut zink – aci 5.0mm, kepala bulat 9.0mm, panjang tong 22.0mm, kemasan zink kuning. Tong lanjutan melepasi timbunan bahan 18mm penuh dengan ruang untuk menyala dengan bersih di bahagian belakang. Lubang berongga membenarkan pendawaian melalui panel tanpa lecet. Kepala bulat memberikan penampilan yang bersih dan siap pada bahagian yang boleh dilihat. Pelanggan menguji 1,000 rivet merentasi 500 kenderaan. Selepas 10,000 kitaran getaran, sifar longgar, sifar kerosakan wayar. Mereka kini memesan rivet tiub panjang dalam kelompok 200,000 keping setiap tahun.

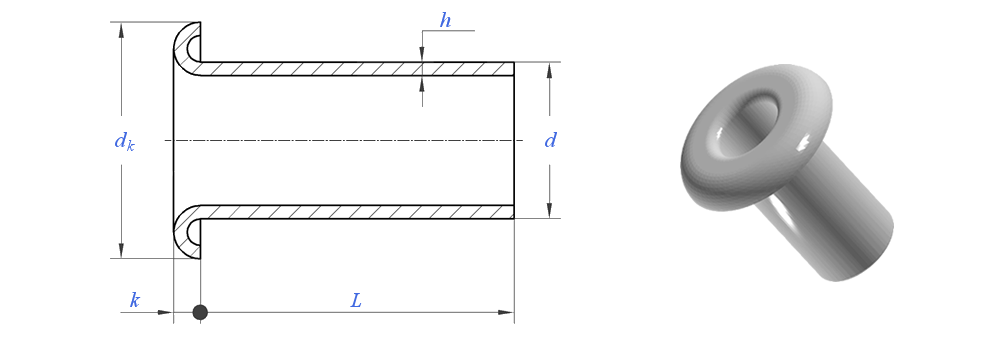

Cara Menentukan Rivet Tiub Panjang

Apabila menentukan rivet tiub panjang, dimensi kritikal ialah panjang tong. Ini dikira daripada jumlah ketebalan tindanan bahan anda ditambah panjang tambahan yang diperlukan untuk pembakaran.

Peraturan am: Panjang tong = Jumlah ketebalan tindanan bahan + 2.0–2.5mm (untuk flaring bersih tanpa renyuk).

Sebagai contoh, jika tindanan bahan anda adalah 18mm tebal, pilih panjang tong 20–20.5mm. Untuk susunan yang lebih panjang, panjang suar tambahan mungkin perlu meningkat sedikit untuk menampung tiub yang lebih panjang.

Apa yang kami perlukan daripada anda:

• Diameter aci– 1.0mm hingga 10.0mm
• Panjang tong– kami mengira daripada ketebalan tindanan bahan anda
• Jumlah panjang- dari atas kepala hingga hujung ekor
• Gaya kepala– bulat, rata, atau countersunk
• bahan– keluli karbon, keluli tahan karat, loyang, tembaga, atau aluminium
• Selesai– zink, pasif, nikel, lacquered, antik, dll.

Satu Rivet, Lapan Pemeriksaan – Cara Kami Memastikan Kualiti

Setiap kumpulan rivet tiub panjang melalui lapan pintu yang berkualiti:

Pemeriksaan diameter bahan mentah– Stok tiub diukur dengan mikrometer laser (±0.02mm). Mana-mana gegelung di luar julat ditolak.

Semakan komposisi bahan mentah– Pengesahan spektrometer gred bahan.

Semakan penampilan artikel pertama– 10 rivet pertama diperiksa di bawah pembesaran untuk keretakan, burr, kecacatan.

Semakan dimensi artikel pertama– Diameter dalam, diameter luar, diameter kepala, ketinggian kepala dan jumlah panjang disahkan pada pembanding optik.

Pemeriksaan dalam proses– 5 rivet setiap 500 keping. Sebarang drift menghentikan akhbar.

Tetapan ujian (suar percubaan)– Setiap 2,000 keping, tetapkan 3 rivet ke dalam bahan sampel. Clinch diperiksa untuk simetri dan retak.

Ujian semburan garam (jika perlu)– Ujian ASTM B117. Sijil dikeluarkan dengan kelompok.

Pemeriksaan keluar terakhir– 100% pengisihan optik. Sampel AQL disahkan secara manual. Dokumentasi penuh dikeluarkan.

Bekerja dengan Pelanggan Seluruh Dunia

Kami membekalkan rivet tiub panjang kepada pengeluar di seluruh Amerika Utara, Eropah dan Asia. Pelanggan kami membina:

• Abah-abah pendawaian automotif– Laluan kepala pukal, pengurusan kabel
• Peralatan industri– Pemasangan panel tebal, sambungan struktur
• Perabot– Sambungan rangka tugas berat, susunan bahan tebal
• Kandang elektronik– Laluan pendawaian, penghalaan kabel
• Perkakasan marin– Pengikat panel tebal tahan kakisan
• Sistem HVAC– Sambungan saluran, panel penebat tebal

Kami bekerjasama dengan kedua-dua kedai pemasangan kecil dan OEM yang besar - daripada prototaip pantas kepada pengeluaran volum tinggi. Kekuatan kami ialah fleksibiliti: saiz tersuai, sampel pantas dan kualiti yang konsisten pada sebarang volum.

Tiga Soalan Yang Selalu Kami Jawab

S: "Bolehkah saya mendapatkan sampel sebelum memesan kuantiti pengeluaran?"

J: Ya - kami menawarkan sampel untuk semua produk kami. Untuk spesifikasi standard sedia ada, sampel disediakan secara percuma - anda hanya membayar kos penghantaran. Untuk saiz tersuai atau perkakas tersuai, ketersediaan sampel dan masa pendahuluan bergantung pada keperluan khusus. Sila hubungi pasukan jualan kami dengan lukisan atau spesifikasi anda, dan mereka akan menasihati tentang kos sampel dan garis masa penghantaran.

S: "Apakah panjang tong maksimum yang boleh anda hasilkan untuk rivet tiub panjang?"

A: Kami boleh menghasilkan rivet tiub panjang dengan panjang tong sehingga 100mm, bergantung pada diameter dan ketebalan dinding. Untuk panjang melebihi 100mm, kami mengesyorkan agar anda berunding dengan pasukan kejuruteraan kami – rivet yang lebih panjang mungkin memerlukan pengendalian khas dan tertakluk kepada semakan kebolehlaksanaan berdasarkan keperluan bahan dan aplikasi khusus anda. Maksimum praktikal selalunya ditentukan oleh ketersediaan stok tiub dan kapasiti akhbar tajuk.

S: "Adakah rivet tiub panjang memerlukan alat tetapan khas berbanding rivet tiub standard?"

J: Secara amnya, tidak – alat tetapan yang sama boleh digunakan selagi alat itu serasi dengan diameter aci. Walau bagaimanapun, untuk rivet yang sangat panjang (melebihi 50mm panjang tong), kami mengesyorkan menggunakan penebuk tetapan berpandu untuk mengelakkan tong daripada melengkung semasa pembakaran. Panjang tambahan menjadikan tiub lebih mudah terdedah kepada lenturan jika daya tidak digunakan secara tepat. Kami boleh membekalkan alat tetapan yang dipadankan yang direka khusus untuk dimensi rivet tiub panjang anda – penebuk dan andas yang memastikan pembakaran lurus dan bersih tanpa lentur. Masa utama perkakasan biasanya 5–7 hari, dan kami boleh memasukkannya bersama pesanan sampel anda.
