Capan Logam Ketepatan

Daripada kurungan yang menahan enjin kereta anda pada tempatnya ke terminal yang menyambungkan bateri telefon anda,pengecapan logam ketepatankomponen ada di mana-mana. Ia adalah kepingan logam yang memberikan bentuk, struktur dan fungsi kepada produk yang kami gunakan setiap hari. Di Nuote Metals, kami menghasilkan berjuta-juta komponen ini - dengan tepat, konsisten dan kos-efektif.

Apakah Setem Logam Ketepatan?

Ia adalah proses pembuatan yang membentuk komponen logam dengan menyuap gegelung atau kepingan logam melalui mesin pengecap yang dipasang dengan acuan kejuruteraan tersuai. Akhbar menggunakan daya tinggi untuk memotong, membengkok, membentuk atau menusuk logam ke dalam bentuk siap - selalunya dalam satu lejang atau urutan progresif.

Tidak seperti tuangan atau penempaan, pengecapan tidak memerlukan peleburan bahan. Ia membentuk logam pada suhu bilik melalui pembentukan sejuk, yang mengekalkan sifat mekanikal asal bahan. Hasilnya ialah komponen yang kukuh, tepat dari segi dimensi dan sedia untuk dipasang - tanpa kos tambahan atau masa pemprosesan sekunder.

Pengecapan logam ketepatan boleh menghasilkan bahagian ringkas – mesin basuh rata dengan lubang di tengah – atau komponen kompleks – perumah yang ditarik dalam dengan berbilang selekoh, lubang bertindik dan ciri timbul. Kerumitan bergantung pada reka bentuk cetakan dan bilangan operasi yang dilakukan dalam setiap pukulan akhbar.

Setem lwn Proses Alternatif – Mengapa Setem Menang

Apabila anda perlu menghasilkan bahagian logam dalam kuantiti yang banyak, pengecapan selalunya merupakan kaedah paling cekap yang ada.

Sebaik sahaja dadu dibuat, kos marginal setiap bahagian tambahan adalah sangat rendah. Ini menjadikan stamping pilihan ideal untuk pengeluaran 10,000 keping dan ke atas.

Keupayaan Pengecapan Kami – Mesin Tekan, Bahan dan Proses

Kapasiti Tekan

Kami mengendalikan kemudahan pengecapan moden dengan mesin penekan antara 25 tan hingga 200 tan. Julat ini membolehkan kami mengendalikan segala-galanya daripada komponen elektronik yang halus kepada bahagian automotif berstruktur yang lebih besar.

Pilihan Bahan

Proses Setem Tersedia

Toleransi Dimensi

Kami memegang toleransi yang ketat berdasarkan ketebalan bahan dan geometri bahagian. Untuk kebanyakan ciri, kami mengekalkan ±0.05mm untuk kedudukan lubang, kontur kosong dan sudut lentur. Toleransi ketepatan sehingga ±0.01mm tersedia atas permintaan.

Satu Aplikasi Sebenar – Terminal Bateri untuk Pengilang EV

Pengeluar pek bateri kenderaan elektrik memerlukan komponen terminal volum tinggi untuk sambungan sel-ke-bar bas mereka. Terminal memerlukan berbilang lubang tebuk dalam kedudukan ±0.05mm, selekoh 90° dengan jejari yang ketat, dan permukaan sentuhan tercipta untuk prestasi elektrik yang konsisten. Jumlah tahunan ialah 500,000 keping – terlalu banyak untuk pemesinan CNC, terlalu kompleks untuk acuan kosong yang mudah.

Kami mereka bentuk acuan progresif dengan sembilan stesen: menembusi lubang perintis, mengosongkan kontur luar, membentuk permukaan sentuhan, lenturan dan potongan akhir. Die progresif berjalan pada 80 pukulan seminit, menghasilkan terminal siap sedia untuk penyaduran. Pelanggan menerima sampel pertama dalam 18 hari dan bahagian pengeluaran dalam 30 hari. Selepas 18 bulan pengeluaran, cetakan itu telah menghasilkan lebih 1.5 juta terminal dengan penolakan dimensi sifar.

Di mana Ia Digunakan

Komponen pengecap logam ketepatan ditemui dalam hampir setiap industri:

• Automotif– Pendakap, penutup, penyambung, penderia, komponen tali pinggang keledar, bahagian sistem ekzos
• elektronik– Tin pelindung, terminal, sesentuh, penyambung, sink haba
• Peranti perubatan– Komponen instrumen pembedahan, perumah peralatan diagnostik, kandang peranti boleh implan
• Aeroangkasa– Kurungan, pengikat, penutup, komponen hiasan dalaman
• Tenaga boleh diperbaharui– Klip pelekap panel solar, komponen penutup bateri, casis penyongsang
• HVAC– Komponen saluran, perumah kipas, panel kawalan
• Perabot dan perkakasan– Engsel, kurungan, penyambung, trim hiasan
• Telekomunikasi– Komponen pelindung, penyambung penyambung, bahagian peralatan stesen pangkalan

Cara Kami Menghasilkan Komponen Setem – Daripada Reka Bentuk hingga Penghantaran

Langkah 1: Reka Bentuk dan Semakan DFM

Anda menyediakan lukisan 2D atau model 3D (STEP, IGES atau PDF). Jurutera kami menyemak reka bentuk untuk kebolehkilangan – memeriksa jejari, toleransi, ketebalan bahan dan arah selekoh. Kami menyediakan maklum balas DFM dalam masa 2–3 hari perniagaan untuk mengurangkan kos perkakas dan meningkatkan prestasi bahagian.

Langkah 2: Reka Bentuk dan Fabrikasi Alatan

Kami mereka bentuk dan mengeluarkan cetakan setem kami sendiri. Penyepaduan menegak ini memberi kami masa petunjuk yang lebih pantas, kos perkakas yang lebih rendah dan kawalan kualiti yang lengkap. Pemilihan keluli alat (D2, A2, atau karbida untuk volum tinggi) dipadankan dengan keperluan bahan dan volum anda.

Langkah 3: Persampelan dan Pemeriksaan Artikel Pertama

Kami menghasilkan sehingga 20 keping sampel tanpa caj tambahan (untuk perkakas yang diluluskan). Kami mengukur setiap dimensi pada pembanding optik dan menyediakan laporan Pemeriksaan Artikel Pertama (FAI) penuh. Anda memeriksa dan meluluskan sebelum pengeluaran bermula.

Langkah 4: Pengeluaran dan Kawalan Kualiti

Pengeluaran penuh berjalan mengikut kuantiti PO anda. Pemeriksaan dalam proses berlaku pada selang waktu tertentu (setiap 500–2,000 keping). Persampelan rawak akhir setiap AQL (ANSI/ASQ Z1.4). Setiap kumpulan adalah 100% dimensi diperiksa sebelum pembungkusan.

Langkah 5: Operasi Sekunder dan Penghantaran

Kami menawarkan perkhidmatan sekunder dalaman dan rakan kongsi: deburring, penorehan, kimpalan, penyaduran (zink, nikel, timah), salutan serbuk dan anodisasi. Bahagian dibungkus mengikut spesifikasi anda - pukal, dulang, kekili atau beg - dan dihantar dengan dokumentasi penuh.

Jaminan Kualiti – Perkara yang Kami Semak, Mengapa Ia Penting

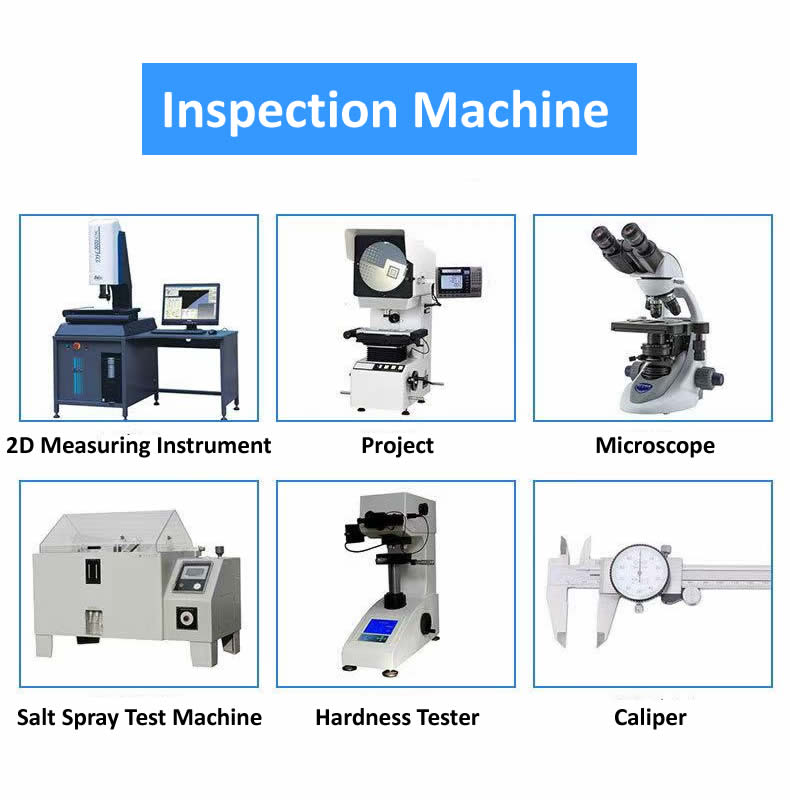

Peralatan pemeriksaan kami:

• Sistem pengukur imej 2.5D– Pengukuran kontur penuh, kedudukan lubang, konsentrik
• Projektor profil (pembanding optik)– Kedalaman rongga, sudut lentur, jejari tepi
• Mikrometer laser– Pengukuran diameter tanpa sentuhan berkelajuan tinggi
• Penguji kekerasan Rockwell– Pengesahan kekerasan bahan mentah
• Ruang ujian semburan garam -Ujian rintangan kakisan (ASTM B117)
• Spektrometer– Pengesahan komposisi bahan bagi gegelung masuk

Semua peralatan ditentukur setiap tahun oleh makmal pihak ketiga yang bertauliah. Rekod pemeriksaan disimpan selama lima tahun.

Pesanan Anda – Apa yang Kami Hantar kepada Anda

Apabila komponen pengecap logam ketepatan anda tiba, anda menerima rekod lengkap tentang apa yang dihasilkan dan cara ia disahkan.

Apa yang anda akan dapati dalam kotak:

• Bahagian dalam pembungkusan tertutup– Dilabel dengan nombor bahagian, nombor kelompok dan kuantiti
• Sijil bahan– Komposisi kimia dan sifat tegangan daripada gegelung asal
• Laporan Pemeriksaan Artikel Pertama (FAI).– Pengesahan dimensi lengkap (untuk alatan baharu)
• Laporan pemeriksaan dimensi– Ukuran sebenar daripada kumpulan pengeluaran
• Sijil penyaduran– Ketebalan disahkan oleh XRF (jika berkenaan)
• Sijil Pematuhan– Ditandatangani oleh pengurus QA kami, kumpulan boleh dikesan

Diperakui kepada:ISO 9001:2015, RoHS, REACH

Tiga Soalan Yang Selalu Kami Jawab

S: "Apakah kuantiti pesanan minimum (MOQ) untuk pengecapan logam ketepatan?"

J: Untuk bahagian yang memerlukan perkakas khusus baharu, MOQ biasa kami ialah 5,000–10,000 keping untuk melunaskan kos perkakas. Walau bagaimanapun, kami menawarkan kuantiti yang fleksibel untuk membuat prototaip – ​​serendah 50–500 keping menggunakan perkakas lembut sementara atau pemotongan laser (untuk bahagian rata tanpa lentur). Untuk bahagian yang boleh dihasilkan menggunakan perpustakaan perkakas standard kami yang sedia ada, kami menerima tempahan bermula daripada 100 keping. Hantar lukisan anda untuk sebut harga tersuai. Kami juga menawarkan sehingga 20 keping sampel secara percuma selepas kelulusan perkakas (pelanggan membayar penghantaran).

S: "Apakah masa utama biasa untuk pengecapan logam ketepatan?"

J: Masa memimpin bergantung pada kerumitan bahagian dan keperluan perkakas. Untuk bahagian mudah dengan alat pengosongan atau penebuk operasi tunggal (die kompaun), fabrikasi perkakas biasanya mengambil masa 15–20 hari perniagaan. Sampel pertama tersedia 3-5 hari selepas alat siap. Untuk bahagian kompleks yang memerlukan acuan progresif dengan berbilang stesen (membongkok, melukis, membuat syiling), masa petunjuk perkakas berjulat dari 25–40 hari perniagaan. Kami menawarkan perkakasan dipercepatkan dengan bayaran tambahan. Alat prototaip (alatan lembut menggunakan aluminium atau keluli lembut) boleh dihasilkan dalam masa 7–10 hari untuk larian pengesahan volum rendah.

S: "Bagaimanakah saya boleh memulakan projek pengecapan logam ketepatan?"

J: Bermula adalah mudah. Hantarkan kepada kami lukisan 2D (PDF) atau model 3D (STEP, IGES atau SolidWorks) dengan dimensi, had terima dan bahan yang ditentukan. Sertakan anggaran tahunan atau kuantiti pesanan anda dan sebarang keperluan kemasan permukaan. Dengan maklumat ini, kami menyediakan sebut harga belanjawan dalam masa 24 jam dan sebut harga tegas dengan pecahan alatan dalam masa 3–5 hari perniagaan. Untuk bahagian mudah, kita boleh memetik daripada lakaran tangan atau gambar jelas dengan dimensi. Kami juga menawarkan analisis DFM percuma – kami akan menyemak reka bentuk anda dan mencadangkan penambahbaikan sebelum perkakasan bermula.

Nuote Metals – Dongguan, China. ISO 9001:2015 diperakui. Semakan dan sampel DFM percuma tersedia. Hubungi kami dengan lukisan anda – kami akan membalas dalam masa 24 jam dengan kos perkakas, harga sekeping dan masa memimpin.
