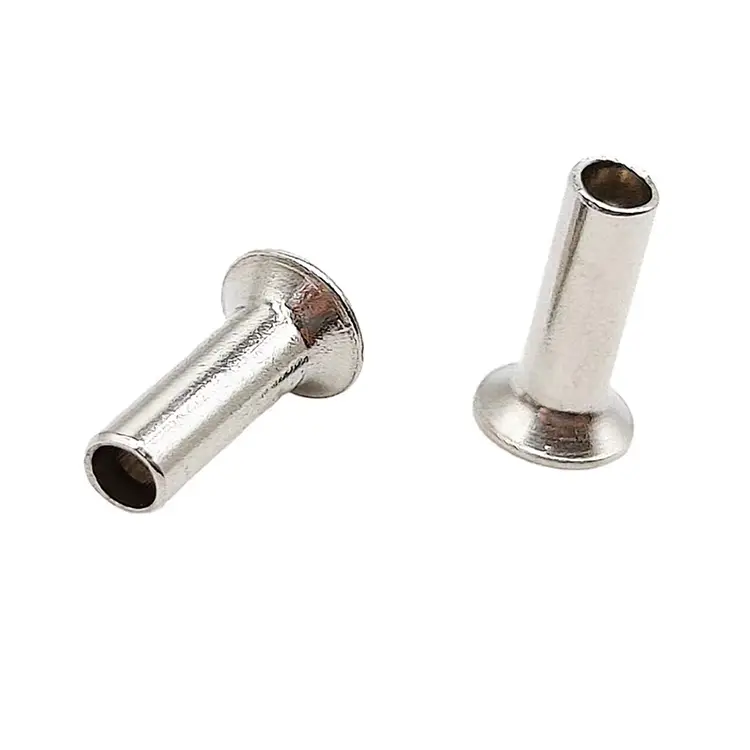

Rivet Separa Tiub Countersunk Kepala

Apabila kepala rivet tidak boleh menonjol di atas permukaan,kepala benam kaunter rivet separuh tiubadalah jawapannya. Kepala tirus terletak rata dengan atau di bawah permukaan bahan, menghasilkan kemasan yang licin dan tidak terganggu. Dan rongga separa berongga mengurangkan daya penetapan sebanyak 70% berbanding rivet pepejal.

Jika pemasangan anda mempunyai permukaan gelongsor, bahagian mengawan, atau hanya memerlukan estetik yang bersih – dan anda perlu memastikan pengeluaran bergerak dengan pantas – ini adalah pengikat yang anda tentukan.

Perbezaan Flush‑Finish – Countersunk vs. Flat Head

Kepala countersunk memerlukan langkah tambahan - menggerudi lubang tirus sebelum menetapkan. Tetapi apabila penonjolan sifar diperlukan, langkah itu berbaloi. Panel aeroangkasa, kepungan elektronik, kemasan seni bina, dan di mana-mana permukaan licin adalah kritikal - di situlah rivet benam kaunter pergi.

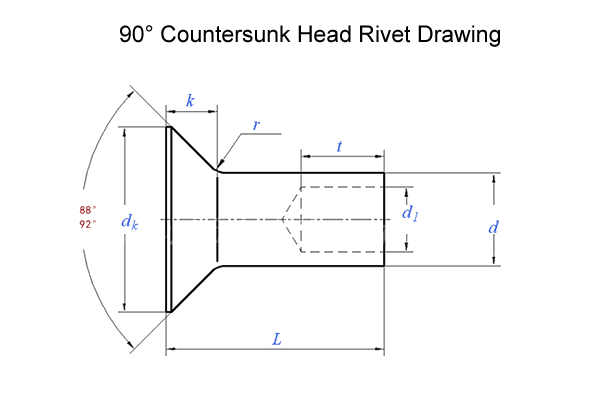

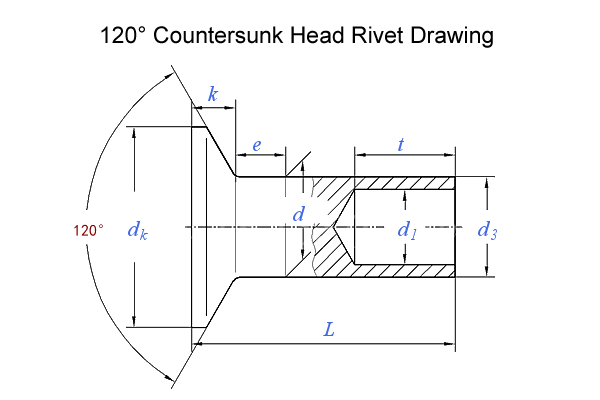

Dua Sudut Kepala – 90° lwn. 120°

Padankan alat countersink anda– rivet 120° dalam sinki kaunter 90° akan duduk bangga; rivet 90° dalam sinki kaunter 120° akan duduk terlalu dalam. Kami tidak mengesyorkan mencampurkan sudut.

Separuh Tiub lwn. Pepejal – Di Mana Hollow Menang

Reka bentuk separuh tiub mempunyai rongga cetek di bahagian ekor (45–55% daripada panjang tong). Semasa pemasangan, hanya dinding nipis bahagian berongga ini bergolek ke luar untuk membentuk clinch. Ini pada asasnya berbeza daripada rivet pepejal, di mana seluruh batang mesti berubah bentuk.

Terbaik untuk bahan bervolume tinggi, nipis, permukaan siram Struktur, kekuatan maksimum

Satu Aplikasi Sebenar – Panel Trim Dalaman Automotif

Pengeluar panel pemangkas dalaman automotif diperlukan untuk memasang panel bertutup fabrik pada bingkai pintu. Panel kelihatan kepada penumpang - sebarang pengikat yang menonjol tidak boleh diterima. Rivet benam kaunter padu memberikan kemasan siram tetapi memerlukan daya penetapan tinggi yang meretakkan bahan panel nipis.

Kami membekalkan rivet separuh tiub kepala keluli bersalut zink - batang 4.0mm, diameter kepala 8.0mm, sudut 90°, panjang tong 8.0mm. Rongga separuh berongga mengurangkan daya penetapan daripada 3.5 tan kepada 1.0 tan – menghapuskan keretakan pada bahan panel. Kepala benam kaunter 90° duduk rata dengan permukaan, sepadan dengan penampilan bersih trim dalaman. Penyaduran zink menyediakan perlindungan kakisan untuk ketahanan jangka panjang.

Pelanggan menguji 1,000 rivet merentasi 500 panel pintu. Selepas 100,000 kitaran getaran, sifar longgar, sifar retak. Mereka kini memesan rivet kepala countersunk kami dalam kelompok 250,000 keping setiap tahun.

Bahan dan Kemasan – Apa yang Kami Tawarkan

Nuote Metals mengeluarkan rivet separuh tiub kepala kaunter dalam pelbagai keluarga bahan:

Kemasan standard:Bersalut zink, bersalut nikel, pasif, lacquer, antik, biasa.

Standard dan Saiz yang Tersedia

Kami mengeluarkannya mengikut pelbagai piawaian antarabangsa:

Apa yang kami perlukan daripada anda:

• Diameter batang– 1.5mm hingga 8.0mm (tersuai sehingga 10mm tersedia)
• Sudut kepala– 90° (standard) atau 120° (setiap GB/T 874)
• Panjang tong -kami mengira daripada ketebalan tindanan bahan anda
• Diameter kepala -dipadankan dengan alat countersink anda
• bahan– keluli, tahan karat, loyang, tembaga, atau aluminium
• Selesai– zink, pasif, nikel, lacquered, antik, dll.

Peraturan panjang untuk rivet separuh tiub:Panjang tong = ketebalan tindanan bahan + 1.5–2.0mm.

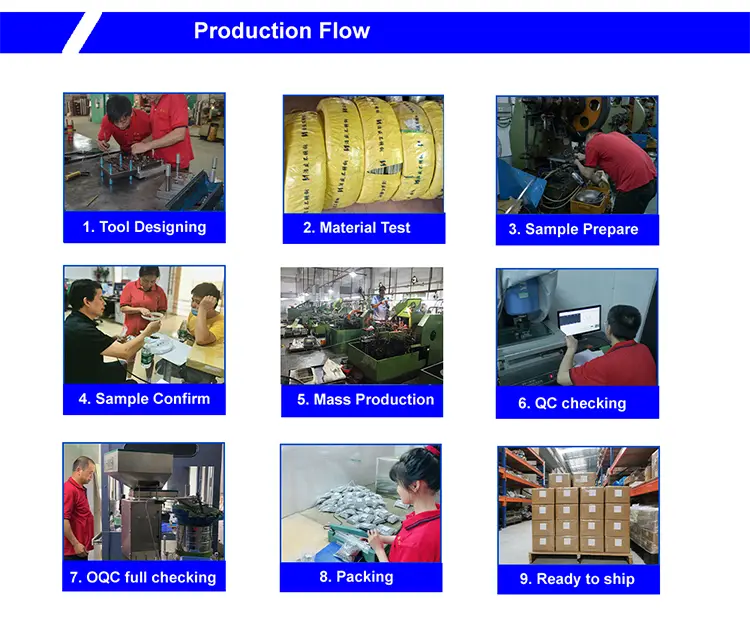

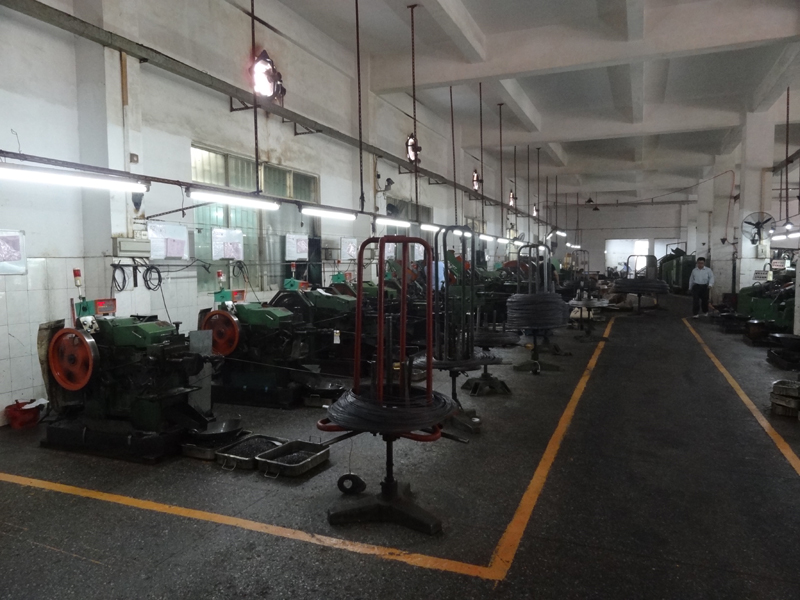

Daripada Bahan Mentah kepada Rivet Siap – Cara Kami Membuatnya

Rivet separuh tiub kepala countersunk dihasilkan melalui tajuk sejuk. Kepala tirus memerlukan acuan tanah yang tepat untuk mencapai sudut kepala yang tepat.

1. Perolehan Bahan – Kawat yang diperakui daripada kilang yang diluluskan. Setiap gegelung disertakan dengan sijil ujian kilang dan nombor haba.

2. Pemeriksaan Bahan Masuk – Diameter (±0.02mm), kekerasan, dan komposisi bahan disahkan. Spektrometer mengesahkan gred. Bahan di luar spesifikasi ditolak.

3. Persediaan Perkakas – Die heading karbida diperiksa dan disediakan untuk profil kepala countersunk dan rongga separuh tiub. Sudut mati dipadankan dengan spesifikasi anda (90° atau 120°).

4. Pemeriksaan Perkara Pertama – 10 rivet diukur pada pembanding optik. Sudut kepala, diameter kepala, ketinggian kepala, diameter batang, panjang tong dan kedalaman rongga disahkan. Toleransi sudut kepala: ±1°.

5. Pengeluaran Besar-besaran – Pemeriksaan dalam proses: 5 rivet setiap 500 keping. Sebarang drift menghentikan akhbar.

6. Pemeriksaan Dalam Proses – Setiap 2,000 keping, tetapkan 3 rivet ke dalam bahan sampel dengan sinki kaunter pra-gerudi. Clinch dan flush fit diperiksa.

7. Penyaduran atau Salutan – Digunakan seperti yang dinyatakan.

8. Pemeriksaan Keluar Akhir – 100% pengisihan optik. Sampel AQL disahkan secara manual. Laporan dimensi, sijil bahan dan Sijil Pematuhan dikeluarkan.

Pensijilan Kami – Bukti Kualiti

Kami mengekalkan kebolehkesanan penuh dan dokumentasi kualiti untuk setiap kumpulan:

• ISO 9001:2015 – Sistem pengurusan kualiti yang diperakui
• Pematuhan RoHS – Disahkan oleh ujian pihak ketiga SGS
• Pematuhan REACH – Pengisytiharan SVHC semasa
• Laporan ujian SGS – Tersedia atas permintaan untuk kelompok tertentu

Sijil bahan – Sijil ujian kilang boleh dikesan kepada gegelung asal

Apa Kata Pelanggan Kami – Maklum Balas Sebenar

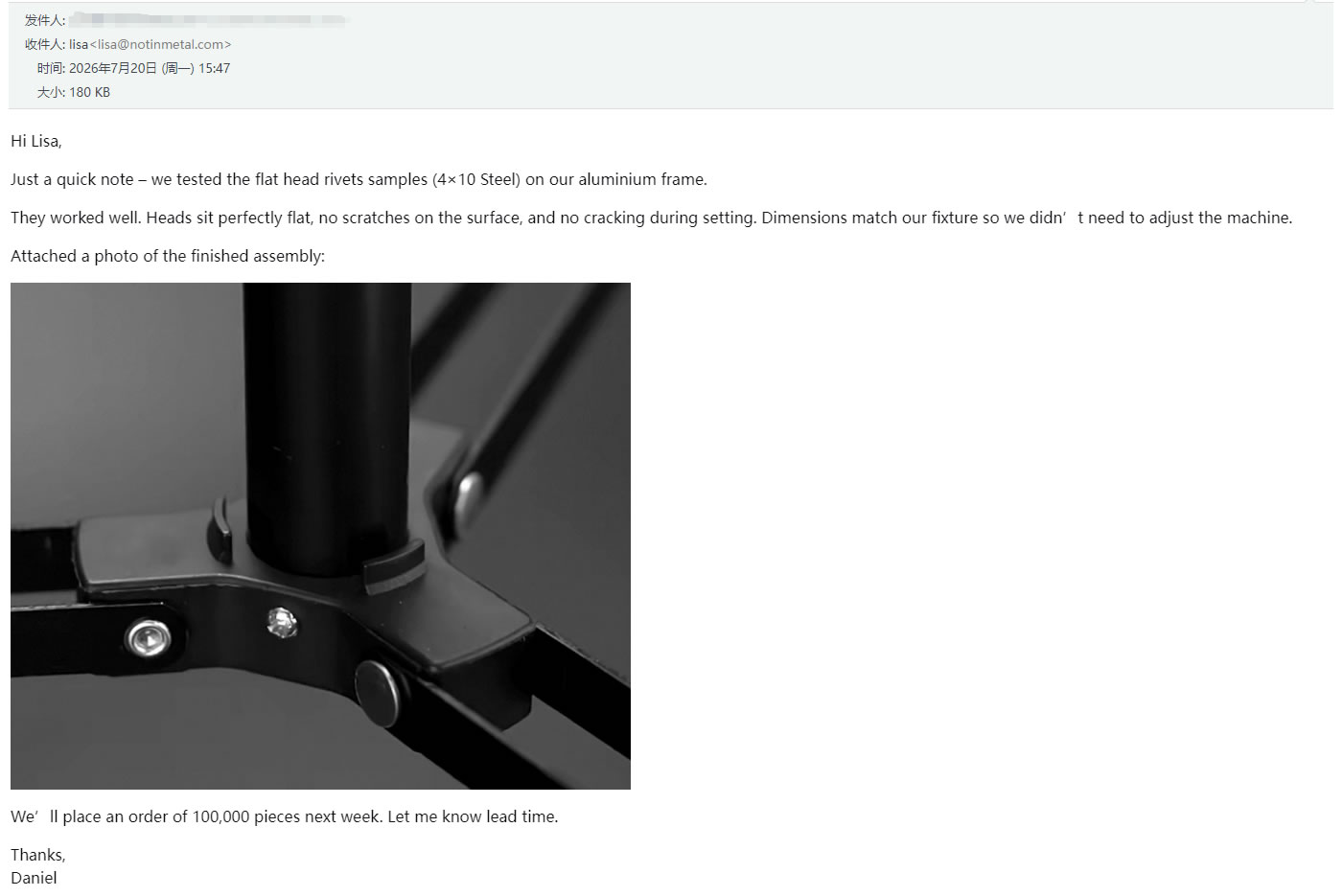

Kami membiarkan pelanggan kami bercakap untuk kami. Imej di atas menunjukkan maklum balas sebenar daripada pengilang yang telah menggunakan rivet separuh tiub kepala countersunk kami dalam barisan pengeluaran mereka - daripada pembekal dalaman automotif kepada pengilang elektronik kepada pembina komponen aeroangkasa.

Mereka kembali kepada kami atas sebab yang sama:

• Penonjolan sifar– Kepala countersunk duduk siram, tiada tersangkut, tiada gangguan
• Tetapan daya rendah– Reka bentuk separuh berongga menghalang kerosakan material
• Kualiti yang konsisten -Setiap kumpulan memenuhi keperluan dimensi dan prestasi mereka
• Penghantaran yang boleh dipercayai– Sampel dihantar dalam 5–7 hari, pengeluaran mengikut jadual

Tiga Soalan Yang Selalu Kami Jawab

S: "Bolehkah saya mendapatkan sampel sebelum memesan kuantiti pengeluaran?"

J: Ya - kami menawarkan sampel untuk semua produk kami. Untuk spesifikasi standard sedia ada, sampel disediakan secara percuma - anda hanya membayar kos penghantaran. Untuk saiz tersuai atau perkakas tersuai, ketersediaan sampel dan masa pendahuluan bergantung pada keperluan khusus. Sila hubungi pasukan jualan kami dengan lukisan atau spesifikasi anda, dan mereka akan menasihati tentang kos sampel dan garis masa penghantaran.

S: "Perlukah saya memilih rivet separuh tiub kepala 90° atau 120°?"

J: Pilih sudut yang sepadan dengan alat countersink sedia ada anda. 90° ialah standard untuk kebanyakan aplikasi tujuan am – perabot, elektronik, automotif dan kerja industri am. 120° setiap GB/T 874 digunakan untuk aplikasi khusus di mana sinki kaunter yang lebih cetek diperlukan, selalunya dalam bahan yang lebih tebal atau pemasangan tugas berat. Jika anda tidak pasti, 90° serasi dengan sebahagian besar bit countersink standard. Jika anda menghantar kami sampel alat countersink anda, kami boleh mengesahkan padanan sebelum pengeluaran.

S: "Bagaimanakah cara saya memilih panjang tong yang betul untuk rivet separuh tiub kepala benam?"

J: Pilih panjang tong lebih kurang 1.5–2.0mm lebih panjang daripada jumlah ketebalan tindanan bahan anda. Contohnya, jika anda menyambung dua helaian 2mm (jumlah 4mm), pilih panjang tong 5.5–6.0mm. Panjang tambahan ini menyediakan bahan yang mencukupi untuk bahagian berongga untuk berguling ke luar dan membentuk clinch yang selamat tanpa keluar dari bawah. Jika tong terlalu pendek, clinch akan menjadi lemah. Terlalu panjang, dan tong boleh renyuk. Kepala duduk siram, jadi kedalaman countersink disertakan dalam ukuran tindanan bahan. Hantarkan ketebalan tindanan bahan anda kepada kami dan kami akan mengesyorkan panjang yang tepat.
