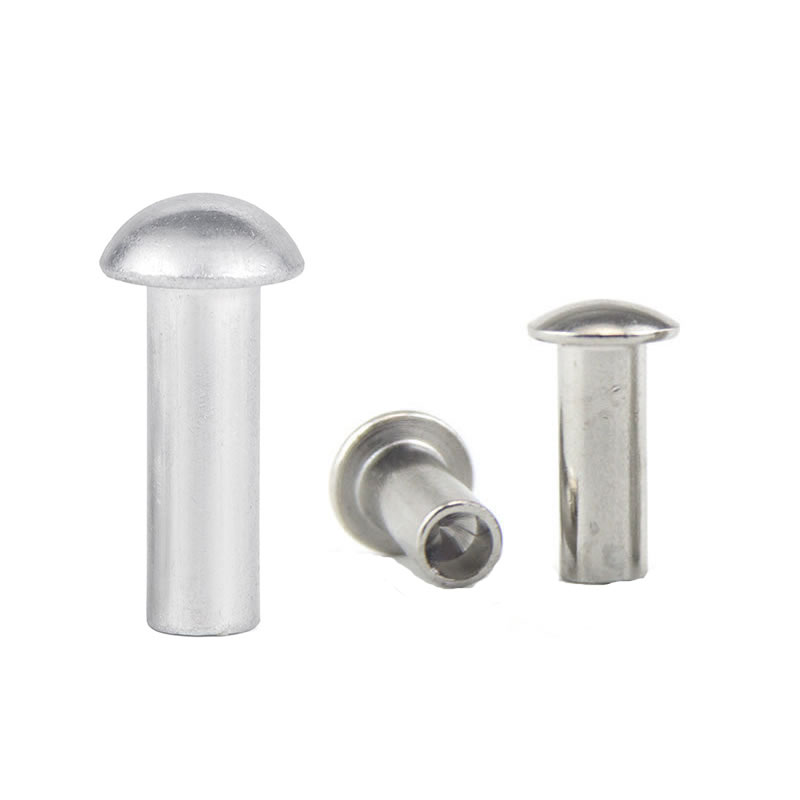

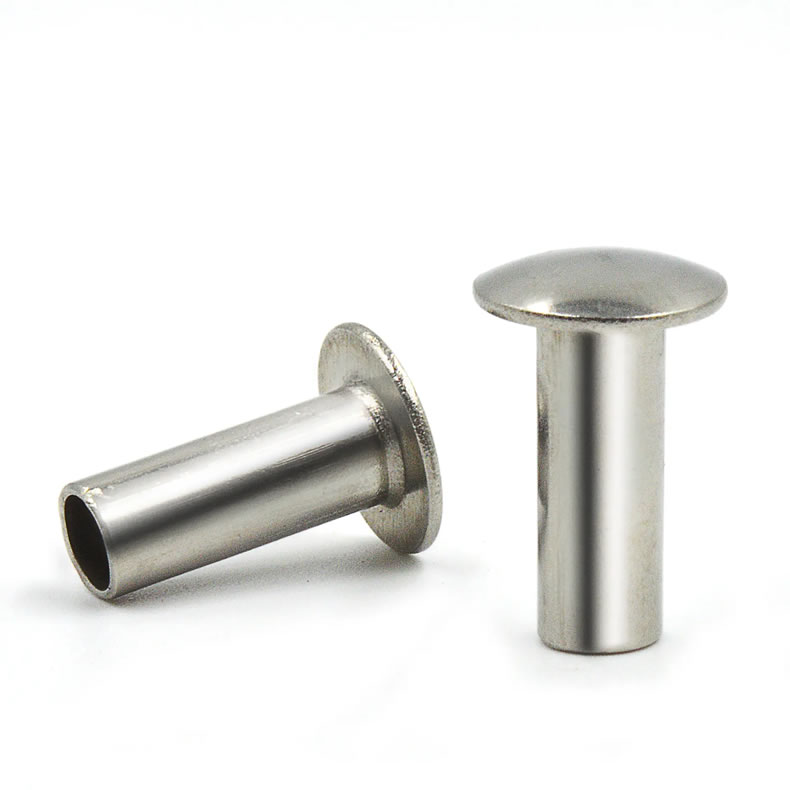

Paku Keling Semi Hollow Kepala Kuali

Di antara kubah tinggi kepala bulat dan profil rendah kepala rata terletak kepala kuali. Ia mempunyai bahagian atas yang lebar dan berkubah sedikit dengan sisi menegak yang pendek - seperti kuali yang diterbalikkan. Bagi pemasang yang memerlukan lebih banyak kawasan galas daripada kepala bulat tetapi lebih tinggi kepala daripada kepala rata, rivet separuh berongga kepala kuali menawarkan kompromi praktikal.

Nuote Metals kepala sejuk kuali rivet separuh berongga dalam keluli karbon rendah, keluli tahan karat (304/316) dan loyang. Rongga separuh berongga mengurangkan daya penetapan sebanyak kira-kira 70% berbanding rivet pepejal. Halaman ini memberi anda butiran teknikal terlebih dahulu, kemudian menunjukkan cara pengeluar tripod menggunakan rivet kami untuk menyelesaikan cabaran penjimatan berat.

Spesifikasi Teknikal – Apa yang Anda Dapat

Geometri Kepala - Kuali lwn Lain-lain

Kepala kuali sering disalah anggap sebagai kepala bulat, tetapi dinding sisi lurus memberikannya permukaan galas yang lebih besar dan rata – sesuai untuk kepingan nipis atau plastik tanpa kelihatan seperti industri.

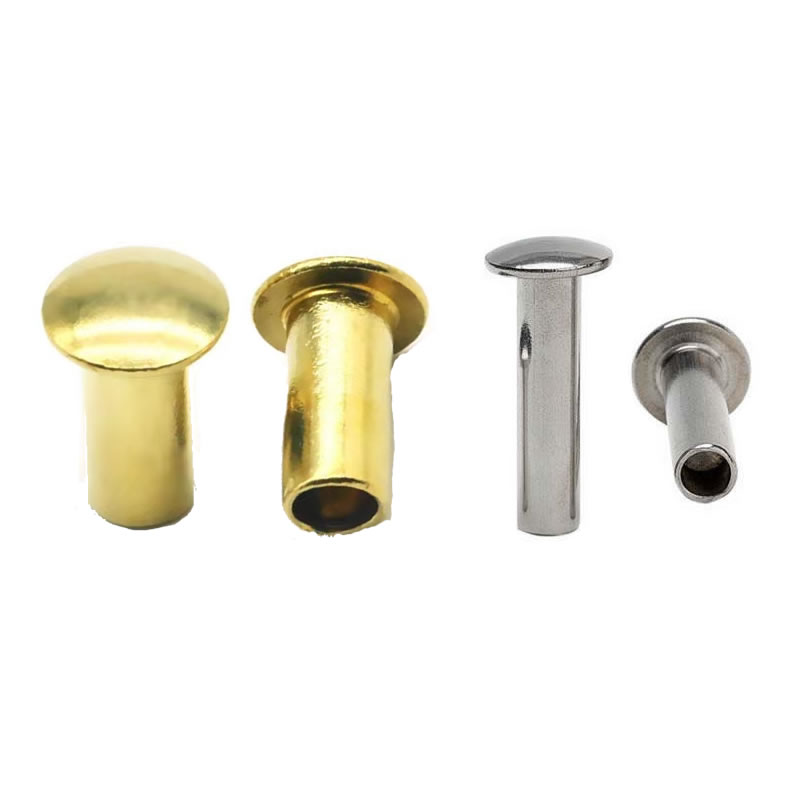

Pilihan Bahan

Dimensi Standard (Keluli, Kepala Kuali)

Toleransi: Batang ±0.05mm, diameter kepala ±0.15mm, panjang ±0.15mm. Panjang tersuai tersedia.

Data Mekanikal (Keluli 5mm, Ditetapkan ke dalam Aluminium 2mm)

Semak Video di bawah untuk melihat bagaimana kami membuat rivet

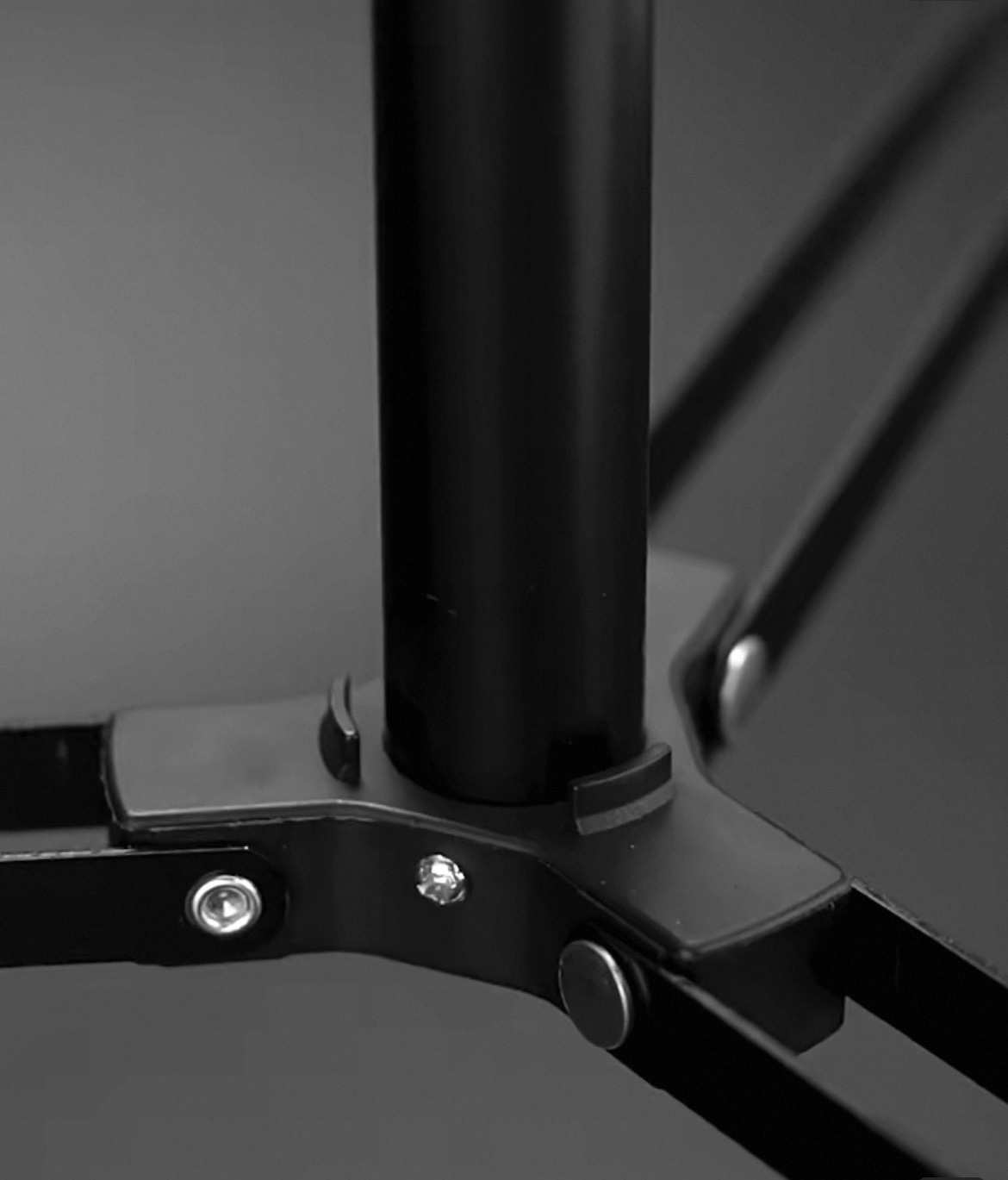

Satu Aplikasi - Engsel Kaki Tripod Kamera

Pengeluar tripod ingin mengurangkan berat badan tanpa mengorbankan kekuatan. Engsel kaki menggunakan rivet keluli pepejal yang menambah jisim yang tidak diperlukan dan memerlukan daya penetapan berat yang kadangkala memecahkan kurungan engsel aloi magnesium.

Nuote Metals mencadangkan 304 rivet separuh berongga kepala kuali tahan karat – batang 4mm, kepala kuali 8mm, panjang tong 8mm. Kepala kuali menyediakan kawasan galas yang lebih besar daripada kepala bulat, mengurangkan tekanan pada magnesium. Daya penetapan pemotongan rongga separuh berongga daripada 4 tan kepada 1.4 tan – tiada lagi keretakan. Tahan karat 304 sepadan dengan kemasan tiub kaki.

Syarikat tripod menguji 500 rivet merentasi 100 unit. Selepas 10,000 kitaran buka-tutup, tiada longgar atau kakisan. Mereka mengurangkan berat engsel keseluruhan sebanyak 12% dan masa pemasangan sebanyak 20%. Mereka kini menggunakan rivet separuh berongga kepala kuali kami di seluruh barisan tripod profesional mereka.

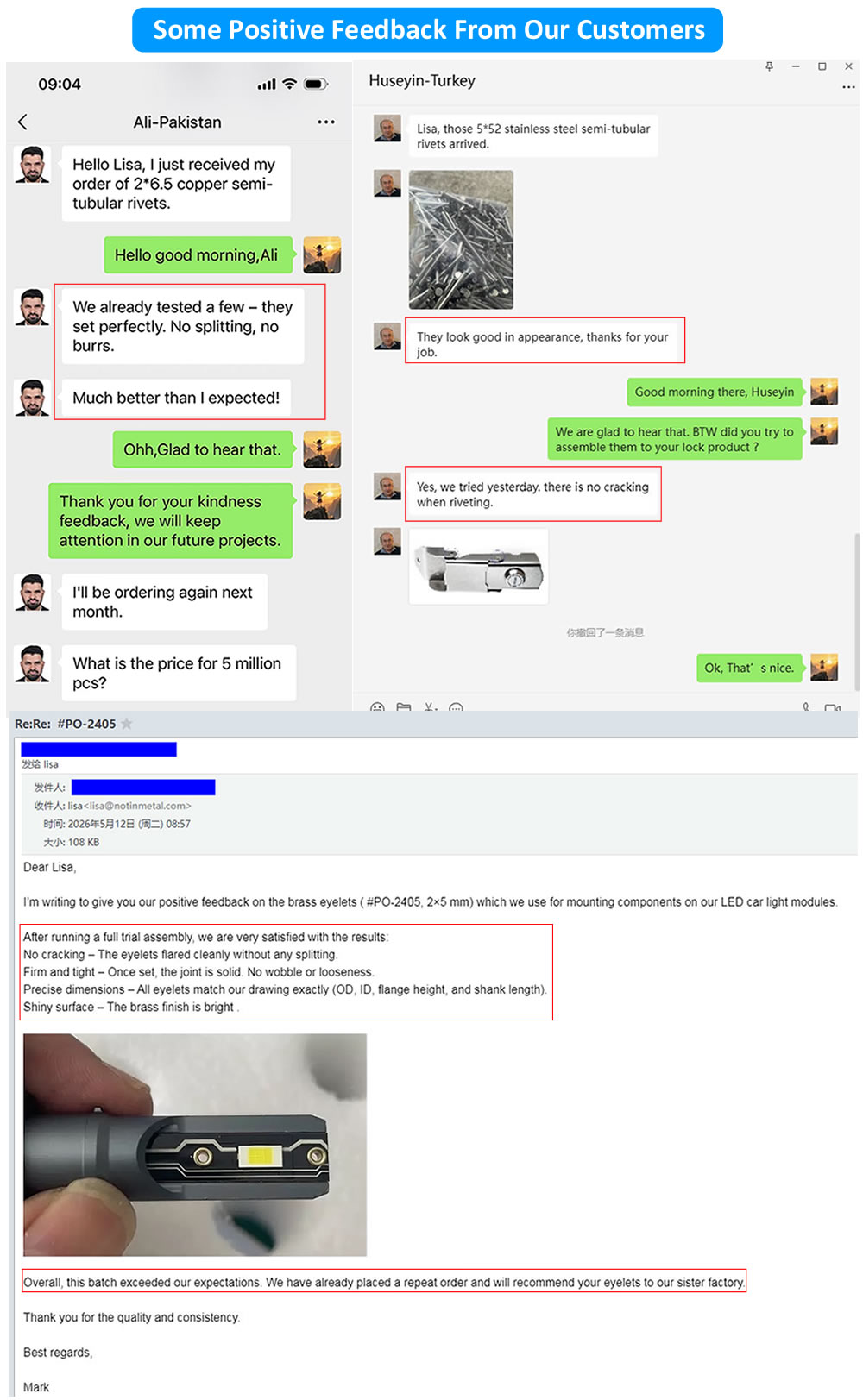

Maklum Balas Pelanggan Sebenar

Cara Kami Kawal Kualiti – Satu Rivet, Lapan Pemeriksaan

Kami tidak percaya nasib. Setiap kelompok rivet separuh berongga kepala kuali melalui lapan pintu pagar berkualiti yang berasingan. Prinsipnya mudah: ukur awal, ukur kerap, dan jangan pernah andaikan.

• Pemeriksaan diameter bahan mentah – Wayar masuk diukur dengan mikrometer laser. Toleransi diameter: ±0.02mm. Mana-mana gegelung di luar julat ini ditolak sebelum ia menyentuh pengepala kami.
• Pemeriksaan kekerasan bahan mentah – Sampel daripada setiap gegelung diuji pada penguji kekerasan Rockwell. Untuk keluli karbon rendah, kami memerlukan HRB 70–85. Terlalu lembut, dan rivet akan berubah bentuk semasa menuju. Terlalu keras, dan rongga mungkin retak.
• Semakan penampilan artikel pertama – Selepas persediaan alatan, 10 rivet pertama diperiksa secara visual di bawah pembesaran. Kami mencari keretakan, kilat, kepala tidak rata atau tanda permukaan. Sebarang kecacatan yang kelihatan menghentikan akhbar.
• Semakan dimensi artikel pertama - 10 rivet yang sama diukur pada pembanding optik. Diameter kepala, ketinggian kepala, diameter batang, jumlah panjang, dan kedalaman rongga. Semua mesti berada dalam lingkungan toleransi sebelum pengeluaran dimulakan.
• Pemeriksaan dalam proses – Semasa pengeluaran besar-besaran, pengendali menarik 5 rivet setiap 500 keping. Dimensi disahkan dengan angkup digital dan tolok go/no‑go untuk kedalaman rongga. Sebarang drift mencetuskan pelarasan alatan.
• Tetapan ujian (rivet percubaan) – Setiap 2,000 keping, kami menetapkan 3 rivet ke dalam sampel bahan yang mewakili (ketebalan dan jenis yang sama seperti pemasangan anda). Pegangan diperiksa untuk simetri dan ketat. Tiada rivet yang longgar atau retak diterima.
• Ujian semburan garam (jika perlu) – Untuk aplikasi luar atau marin, kami menghantar sampel ke makmal kami untuk ujian semburan garam ASTM B117. Gred 304: 200–500 jam. Gred 316: 1,000+ jam. Sijil dikeluarkan bersama kumpulan.
• Pemeriksaan keluar terakhir – Sebelum pembungkusan, setiap rivet melalui mesin pengisih optik. Kamera memeriksa diameter kepala, ketinggian kepala, diameter batang, jumlah panjang dan kedalaman rongga. Penolakan dikeluarkan secara automatik. Sampel AQL rawak (Tahap II, 1.0) kemudian ditarik untuk pengesahan manual.

Rivet separuh berongga kepala kuali yang bertahan pada semua lapan langkah sedia untuk meninggalkan kilang kami. Kami menyimpan rekod setiap cek selama lima tahun.

Apa yang Anda Terima Dengan Setiap Pesanan

• Sijil ujian kilang (kimia, tegangan)
• Laporan pemeriksaan dimensi (10 keping)
• Laporan tetapan ujian (tarik gambar, daya tarik jika diukur)
• Sijil salutan atau pasif (jika berkenaan)
• Sijil ujian semburan garam (jika diminta)
• Sijil Pematuhan

Nuote Metals diperakui ISO 9001:2015. Pengisytiharan RoHS dan REACH disediakan.

dasar

• Sampel– 20–50 keping percuma untuk saiz stok standard (pelanggan membayar penghantaran)
• MOQ– 2,000 keping (keluli/loyang), 3,000 (tahan karat)
• Masa utama (stok)– 5–7 hari bekerja
• Masa utama (tong tersuai)– 12–15 hari
• Caj perkakas– Tiada untuk perkakas kepala kuali standard (tangkai 3–6mm)

Tiga Soalan Yang Selalu Kami Jawab

S1: Bilakah saya harus memilih rivet separuh berongga kepala kuali berbanding kepala bulat atau kepala rata?

J: Pilih kepala kuali apabila anda memerlukan permukaan galas yang lebih besar daripada kepala bulat (untuk mengelakkan tarik-melalui dalam bahan lembut) tetapi anda juga memerlukan ketinggian kepala lebih daripada kepala rata (atas sebab estetik atau pelepasan). Dinding sisi lurus kepala kuali memberikan rupa yang bersih dan siap yang diutamakan pada produk pengguna seperti tripod, perabot dan alatan. Kepala bulat lebih mudah dan lebih murah. Kepala rata adalah untuk aplikasi siram. Kepala kuali ialah pilihan "kelihatan premium".

S2: Bolehkah rivet separuh berongga kepala kuali digunakan dalam bahagian gentian karbon, seperti kaki tripod?

J: Ya, tetapi penjagaan diperlukan. Gentian karbon rapuh dan boleh menghancurkan di bawah kepala rivet. Kawasan galas kepala kuali yang lebih besar membantu mengagihkan beban. Gunakan panjang tong 1.0mm lebih panjang daripada tindanan bahan. Tetapkan dengan penekan (bukan tukul) pada daya rendah. Untuk kes tripod di atas, pelanggan menggunakan pendakap aluminium – bukan gentian karbon. Kami telah membekalkan rivet kepala kuali untuk lengan dron gentian karbon dengan rongga set lembut khas. Hubungi kami untuk cadangan khusus.

S3: Anda menawarkan sampel percuma untuk saiz stok. Apakah saiz stok anda untuk rivet separuh berongga kepala kuali?

J: Kami menyimpan saiz berikut dalam stok untuk pensampelan segera (20–50 keping percuma, pelanggan membayar penghantaran):

Batang 4mm, kepala 8mm, panjang tong 6mm, 8mm, 10mm (keluli, bersalut zink)

Batang 5mm, kepala 10mm, panjang tong 8mm, 10mm, 12mm (keluli dan 304 tahan karat)

Batang 6mm, kepala 12mm, panjang tong 10mm, 12mm, 15mm (keluli sahaja)

Untuk saiz lain atau panjang tersuai, masa utama ialah 12–15 hari. Kami tidak mengenakan bayaran tambahan untuk pensampelan kali pertama pada saiz tersuai – anda hanya membayar penghantaran.

Lihat Perbezaan Kepala Kuali

Kami boleh menghantar 20–50 keping rivet separuh berongga kepala kuali dalam bahan dan saiz pilihan anda. Tetapkan ia ke dalam engsel tripod anda, pendakap atau sebarang pemasangan. Bandingkan kawasan galas dan kemudahan tetapan.

Hubungi Nuote Metals dengan diameter batang, panjang tong dan bahan anda. Sampel percuma dihantar dalam masa satu hari perniagaan.
