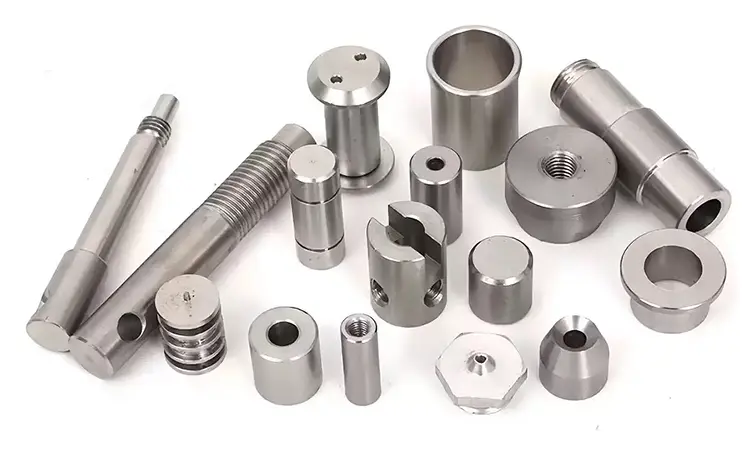

Bahagian Mesin Memusing CNC

Bahagian yang dimesin dinilai oleh sejauh mana ia memenuhi lukisannya. Bahagian mesin pemusing CNC dinilai oleh sejauh mana mesin memenuhi lukisannya selepas bahagian itu dipasang. Gelendong yang kehabisan 0.005mm memindahkan habis itu ke setiap bahan kerja yang dihasilkan oleh mesin pelarik. Turret yang beralih di bawah beban pemotongan kehilangan kedudukan pada setiap pertukaran alat. Pena bulu ekor yang mengembang dengan haba menolak bahan kerja ke luar tengah apabila mesin menjadi panas.

Bahagian mesin hidup di bawah beban, haba dan getaran—dan ia mesti menahan ketiga-tiganya tanpa bergerak. Di Nuote Metals, kami membuat mesinBahagian mesin putar CNCdengan ketegaran dan kestabilan terma sebagai keperluan utama—bukan hanya toleransi dimensi. Artikel ini menerangkan maksudnya, dan tempat perbezaan itu muncul.

Apa yang Membuat Bahagian Mesin Berbeza daripada Bahagian Bahan Kerja

Kebanyakan bahagian yang dimesin adalah komponen produk—pemasangan hidraulik, tempat penderia, pendakap. Mereka mesti memenuhi toleransi dan fungsi dalam perkhidmatan. Bahagian mesin adalah berbeza: ia adalah komponen alat yang membuat bahagian lain. Kesilapan mereka berganda merentasi setiap bahan kerja yang dihasilkan oleh mesin.

Ketegaran.Pemegang alat yang membelokkan 0.01mm di bawah beban pemotongan menghasilkan bahan kerja yang 0.01mm keluar dari kedudukannya. Pesongan mungkin tidak muncul dalam pemeriksaan CMM statik—ia hanya muncul di bawah beban. Kami mengesahkan ketegaran dengan mensimulasikan daya pemotongan pada dirian ujian.

Kestabilan terma.Perumah gelendong yang tumbuh 0.02mm apabila mesin memanaskan badan menggerakkan alat berbanding bahan kerja. Bahagian pertama peralihan adalah dalam toleransi; bahagian ke-50 tidak. Kami menentukan bahan pengembangan rendah dan mengesahkan kestabilan dimensi merentas julat 20–40°C.

Pakai nyawa.Mekanisme pengindeksan turet yang memakai 0.005mm selepas 10,000 perubahan alat kehilangan ketepatan kedudukan dari semasa ke semasa. Kami menentukan permukaan yang dikeraskan, dinitriti dan sisipan haus yang boleh diganti.

Bahagian mesin yang memenuhi lukisannya tetapi terpesong di bawah beban adalah bahagian yang gagal. Kami mengukur ketegaran, kestabilan haba dan hayat haus bersama toleransi dimensi.

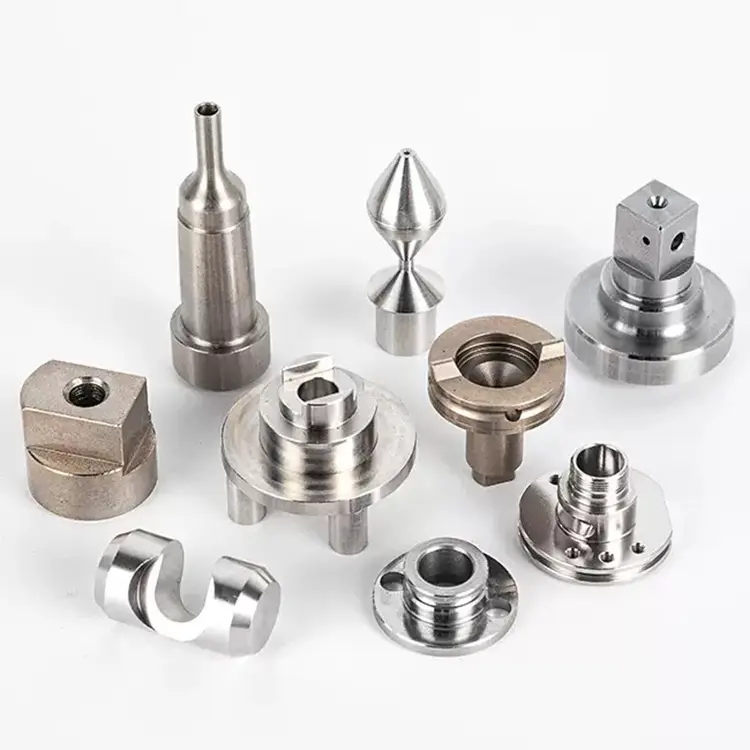

Bahagian Mesin Kami Kilang

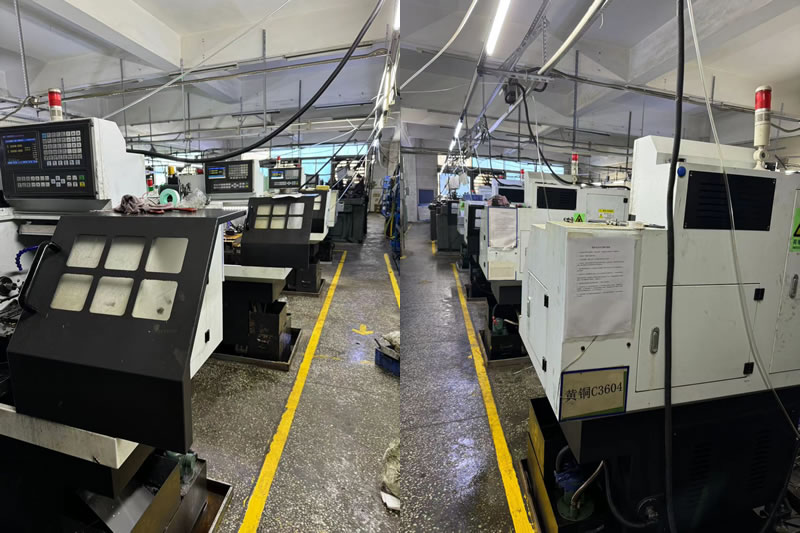

Nota mengenai perumah gelendong:Lubang mesti sepusat dengan muka pelekap dalam 0.003mm—bukan hanya bulat dan bukan hanya pada saiz. Kami memesin perumah gelendong dalam sel terkawal suhu dan mengesahkan kepekatan dengan Talyrond selepas bahagian itu stabil pada 20°C. Perumah yang diukur hangat akan kelihatan berbeza daripada yang diukur sejuk-dan mesin akan kehabisan kerananya.

Cara Kami Memotong Bahagian Mesin Secara Berbeza

Pelan proses untuk bahagian mesin tidak sama dengan bahagian bahan kerja. Tiga perbezaan paling penting.

1. Melegakan tekanan sebelum pemesinan akhir.

Tuangan dan stok bar berat membawa tekanan dalaman. Jika bahagian dimesin ke dimensi akhir sebelum tegasan dilepaskan, ia akan bergerak selepas pemasangan—dan mesin akan kehilangan ketepatan. Kami mesin kasar, menghilangkan tekanan, kemudian mesin penamat. UntukBahagian mesin putar CNCseperti perumah gelendong dan badan turet, langkah ini bukan pilihan.

2. Ketegaran disahkan di bawah beban simulasi.

Pemegang alat yang mengukur dengan sempurna semasa diam mungkin terpesong di bawah daya pemotongan. Kami memuatkan lekapan ujian untuk mensimulasikan daya pemotongan, kemudian mengukur pesongan. Pemegang yang membelok lebih daripada 0.005mm di bawah beban 500N ditolak, walaupun jika dimensi statiknya betul.

3. Pertumbuhan terma dipetakan merentasi julat operasi.

Kami mengukur dimensi kritikal pada 20°C, 30°C dan 40°C—kemudian mengira pekali pengembangan terma dan membandingkannya dengan keperluan reka bentuk. Untuk perumah gelendong dan pena bulu, pertumbuhan terma mestilah boleh diramal dan dalam julat pampasan pembina mesin.

Contoh Nyata – Perumah Spindle untuk Pembina Pelarik Ketepatan

Pembina mesin pelarik Taiwan memerlukan perumah gelendong dengan kepekatan lubang 0.003mm, kebulatan 0.005mm dan pertumbuhan haba di bawah 0.01mm merentasi julat 20–40°C. Pembekal mereka sebelum ini memesinan perumahan daripada besi tuang tanpa melegakan tekanan. Lubang itu sepusat semasa pemeriksaan—tetapi selepas pemasangan dan pemanasan, ia habis sebanyak 0.02mm. Pelarik tidak dapat menahan toleransi pada bahan kerjanya.

Perkara yang kami lakukan secara berbeza:

• Dimesin kasar, dilepaskan tekanan, kemudian dimesin penamat lubang—melepaskan tegasan tuangan sebelum pemotongan akhir.
• Dimesin dalam sel 20°C ± 1°C—tiada hanyutan haba semasa penamat.
• Kepekatan yang disahkan dengan Talyrond selepas penstabilan 24 jam.
• Memetakan pertumbuhan terma pada 20°C, 30°C dan 40°C—mengesahkan pertumbuhan 0.008mm, dalam spesifikasi.
• Menghantar 200 perumah dengan sifar penolakan habis selepas pemasangan.

Ini adalah apaBahagian mesin putar CNCharus menyampaikan:bukan hanya bahagian yang mengukur dengan betul di dalam bilik pemeriksaan, tetapi bahagian yang memegang ketepatan mesin selepas pemasangan dan pemanasan badan.

Soalan Lazim

S1: Mengapa pelepasan tekanan diperlukan untuk bahagian mesin pemusing CNC?

J: Tuangan dan stok bar berat membawa tekanan dalaman daripada penyejukan dan penggulungan. Pemesinan mengeluarkan bahan dan mengagihkan semula tekanan itu—bahagian itu mengukur dengan betul, kemudian bergerak selepas pemasangan. Untuk perumah gelendong, pergerakan 0.01mm selepas pemasangan menjadi 0.01mm habis pada setiap bahan kerja. Kami mesin kasar, menghilangkan tekanan, kemudian mesin penamat. Ini adalah standard untukBahagian mesin putar CNCyang mesti memegang ketepatan di bawah beban dan suhu.

S2: Bagaimanakah anda mengesahkan ketegaran pada pemegang alat dan komponen turet?

J: Kami mensimulasikan daya pemotongan pada dirian ujian beban—menggunakan daya yang diketahui pada hujung alat atau muka turet dan mengukur pesongan dengan penunjuk dail atau sensor anjakan laser. Pemegang alat yang membelok lebih daripada 0.005mm di bawah beban 500N ditolak, walaupun dimensi statiknya berada dalam toleransi. Pemeriksaan statik tidak dapat meramalkan pesongan di bawah beban. UntukBahagian mesin putar CNC,kita ukur kedua-duanya.

S3: Bolehkah anda memadankan pengembangan haba bahagian mesin dengan spesifikasi pembina mesin?

A: Ya. Kami mengukur dimensi kritikal pada 20°C, 30°C dan 40°C, mengira pekali pengembangan haba dan membandingkannya dengan keperluan reka bentuk. Jika pengembangan semula jadi bahan berada di luar spesifikasi, kami mengesyorkan bahan alternatif atau laraskan geometri untuk mengimbangi. Untuk perumah gelendong dan pena bulu, pertumbuhan haba mesti boleh diramalkan—bukan hanya kecil. Nuote Metals menyediakan laporan pertumbuhan haba dengan setiapBahagian mesin putar CNCpesanan.
