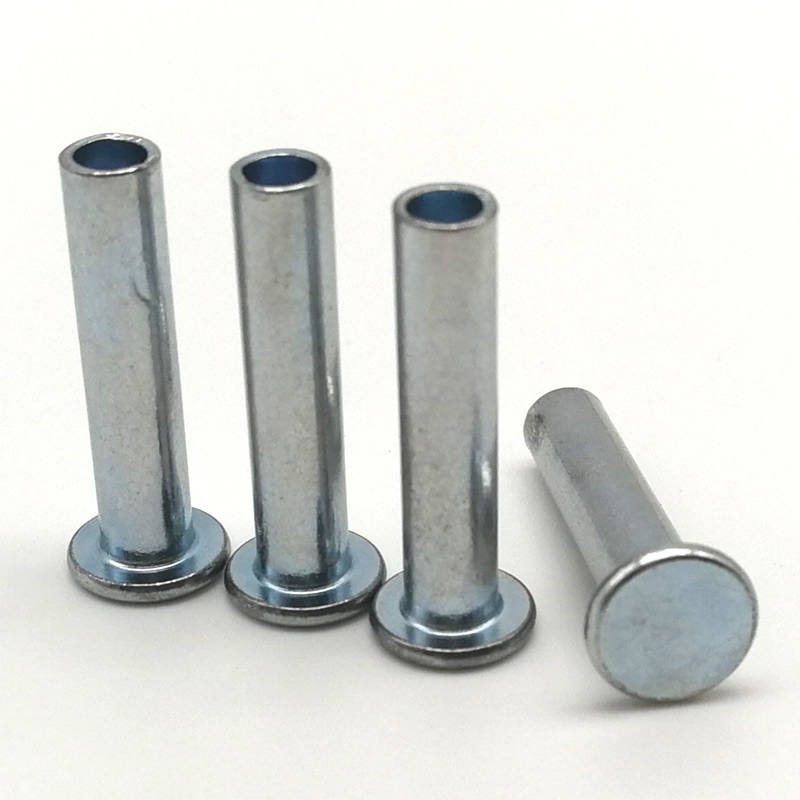

Rivet Separuh Tiub Kepala Rata

Apabila sambungan memerlukan permukaan licin sempurna tanpa kepala rivet yang menonjol, rivet separuh tiub kepala rata menjadi pengikat pilihan. Komponen ini menggabungkan estetika berprofil rendah kepala countersunk dengan kecekapan pemasangan reka bentuk berongga.

Logam Nuotetelah mengeluarkan pengikat ketepatan selama lebih dua dekad. Rivet separuh tiub kepala rata kami berkhidmat untuk industri di mana kelicinan permukaan penting—dari panel dalaman pesawat kepada penutup elektronik pengguna dan kerja logam seni bina.

Apakah Rivet Separuh Tiub Kepala Rata?

Rivet separuh tiub kepala rata mempunyai rongga cetek berongga di hujung ekor (biasanya 30–50% daripada panjang batang) dan kepala berprofil rendah yang rata pada bahagian bertentangan. Istilah "separuh tiub" menunjukkan bahawa kedalaman berongga adalah kira-kira separuh daripada jumlah panjang batang.

Ciri yang menentukan bagirivet separuh tiub kepala rataialah geometri kepala. Tidak seperti kepala bujur atau bulat yang megah dengan permukaannya, kepala rata duduk rata dengan atau sedikit di bawah permukaan bahan apabila dipasang dengan betul.

Reka bentuk ini memberikan tiga kelebihan yang berbeza:

Permukaan luar licin tanpa titik sangkut

Daya penetapan yang lebih rendah berbanding dengan rivet pepejal (biasanya 25–30% daripada daya rivet pepejal)

Ubah bentuk bahan terkawal semasa mencengkam

Jenis Kepala Berbeza Rivet Nuote Metals Make

Logam Nuotemembuat rivet dengan jenis kepala yang berbeza, seperti rivet kepala rata, rivet kepala bulat, rivet kepala countersunk, rivet kepala kekuda, rivet kepala cendawan dll.

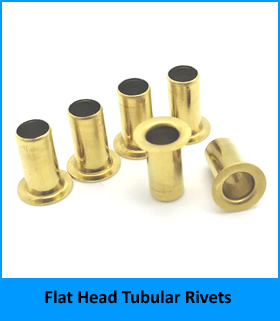

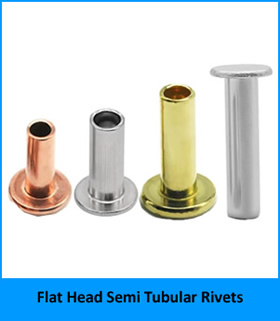

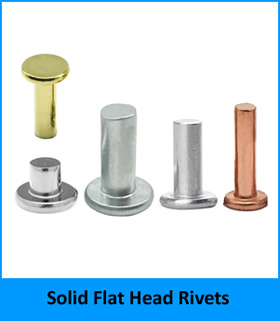

1. Rivet kepala rata, termasuk rivet pepejal kepala rata, rivet separuh tiub kepala rata, rivet tiub kepala rata.

Adakah anda ingin mengetahui lebih lanjut tentang rivet kepala rata kami? klik sahaja

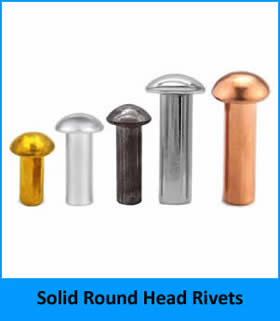

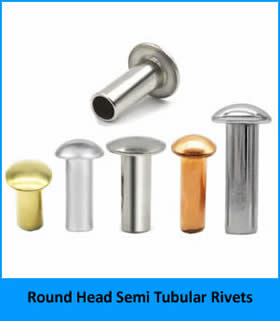

2. Rivet kepala bulat, termasuk rivet pepejal kepala bulat dan rivet separuh tiub kepala bulat.

klik  untuk mengetahui lebih lanjut tentang rivet kepala bulat kami.

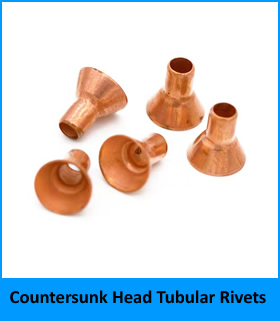

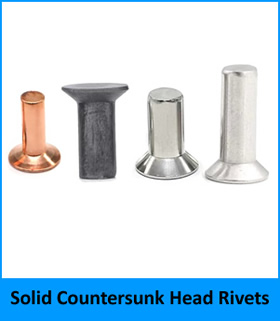

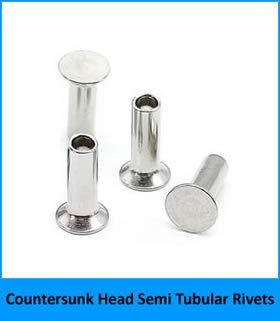

3. Rivet kepala benam, termasuk rivet pepejal kepala benam, rivet separa tiub kepala benam, rivet tiub kepala benam.

Jika anda ingin mendapatkan maklumat lanjut tentang rivet kepala countersunk, sila klik

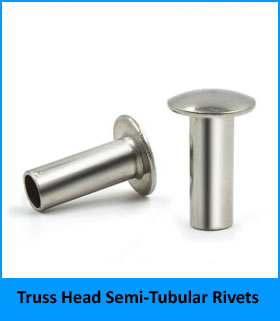

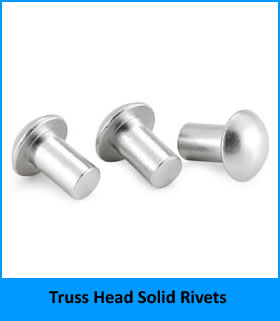

4. Rivet kepala kekuda, termasuk rivet padu kepala kekuda dan rivet separa tiub kepala kekuda.

Perlukan maklumat lanjut tentang rivet kepala kekuda? Klik sahaja

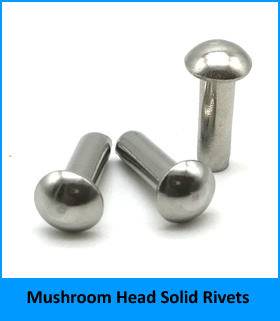

5. Rivet kepala cendawan, termasuk rivet pepejal kepala cendawan dan rivet separuh tiub kepala cendawan.

klik  untuk mendapatkan butiran lanjut tentang rivet kepala cendawan kami.

Mengapa Pilih Rivet Separuh Tiub Kepala Rata Berbanding Jenis Pengikat Lain?

Sebelum menyemak spesifikasi teknikal, pertimbangkan di mana Nuote Metals mengesyorkan rivet separuh tiub kepala rata berbanding alternatif:

Permukaan produk yang boleh dilihat di mana penampilan penting (barangan pengguna, perabot, dalaman automotif)

Aplikasi aerodinamik atau hidrodinamik di mana kepala yang menonjol membuat seretan

Permukaan sentuhan gelongsor atau bergolek di mana kepala terangkat akan mengganggu pergerakan

Bahan nipis yang tidak dapat menahan daya penetapan tinggi rivet pepejal

Persekitaran pengeluaran besar-besaran yang memerlukan pemasangan yang cepat dan konsisten

Perbandingan dengan Gaya Kepala Rivet Lain

Parameter Produk Terperinci Nuote Metals Flat Head Separuh Tiub Rivet

Semua rivet separuh tiub kepala rata daripada Nuote Metals dihasilkan daripada keluli karbon rendah atau aluminium, bergantung pada keperluan aplikasi. Kepala rata direka bentuk untuk dimensi kepala benam balas ISO 7823, memastikan keserasian dengan alatan benam balas standard.

Spesifikasi Bahan

Dimensi Standard

Logam Nuotemengeluarkan rivet separuh tiub kepala rata dalam julat saiz standard berikut. Dimensi tersuai tersedia atas permintaan.

Toleransi: Diameter tangkai ±0.05mm, diameter kepala ±0.1mm, panjang keseluruhan ±0.15mm. Kedalaman berongga adalah kira-kira 50% daripada panjang tong untuk rivet separuh tiub standard.

Data Prestasi Mekanikal (Keluli, Diameter 3mm)

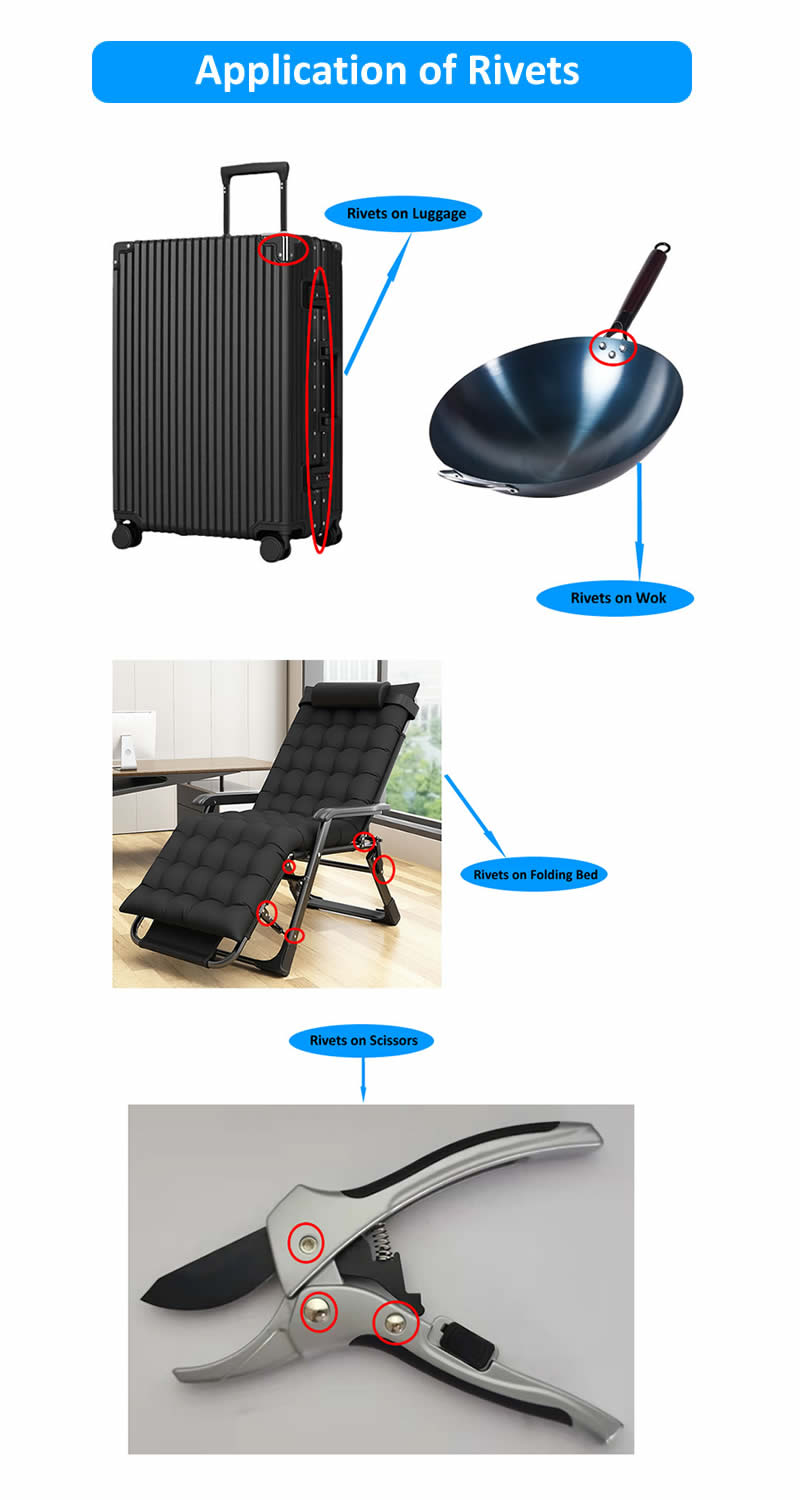

Aplikasi Rivet Half Tubular Kepala Rata

Logam Nuotemembekalkan rivet separuh tiub kepala rata kepada industri yang memerlukan kemasan permukaan siram. Di bawah ialah kes penggunaan yang paling biasa:

Aeroangkasa dan Penerbangan

Pengikat panel kabin dalaman

Pemasangan tong simpanan atas kepala

Pemasangan peralatan dapur

Penutup trek tempat duduk dan panel trim

Kemasan flush menghalang tersangkut pada pakaian penumpang dan mengurangkan seretan di kawasan sensitif aliran udara.

Elektronik Pengguna

Pemasangan casis komputer riba dan tablet

Pengikat kepungan bekalan kuasa

Pemasangan gril pembesar suara

Penutupan petak bateri

Rivet kepala rata membenarkan reka bentuk peranti berprofil nipis tanpa pengikat terdedah.

Dalaman Automotif

Lampiran trim panel pintu

Pemasangan komponen papan pemuka

Plat penutup sauh tali pinggang keledar

Pengancing sokongan headliner

Permukaan licin meningkatkan estetika dalaman dan menghalang kerosakan pada upholsteri.

Kerja Logam Senibina

Pemasangan susur tangan dan langkan

Pengikat panel logam hiasan

Kemasan dalaman lif

Pembinaan gerai pameran

Rivet kepala rata menghasilkan sambungan yang bersih dan kelihatan profesional.

Pembuatan Perabot

Kerusi logam dan bingkai meja (bahagian bawah kelihatan kepala)

Bahagian hadapan laci kabinet fail

Plat pelekap mekanisme mengunci

Pengikat tatah logam hiasan

Jaminan Kualiti – EEAT dalam Amalan

Logam Nuotemenunjukkan Pengalaman, Kepakaran, Kewibawaan dan Kepercayaan melalui proses pembuatan yang didokumenkan dan data kualiti yang boleh disahkan.

Pengalaman dalam Precision Cold Heading

Kemudahan pengeluaran kami telah mengeluarkan rivet separuh tiub kepala rata selama lebih daripada 20 tahun. Kami mengendalikan mesin pengepala sejuk berkelajuan tinggi dengan pemantauan dimensi dalam proses. Setiap rivet dibentuk dalam satu proses berterusan, memastikan geometri kepala yang konsisten dan kedalaman berongga sepusat.

Kepakaran dalam Countersunk Head Geometry

Rivet kepala rata memerlukan kawalan sudut kepala yang tepat. Nuote Metals menggunakan projektor profil optik untuk mengesahkan sudut kepala (90° atau 100° bagi setiap spesifikasi pelanggan) dan ketumpuan kepala ke batang. Toleransi kami untuk sudut kepala ialah ±1°, melebihi piawaian industri umum.

Kewibawaan Melalui Pematuhan

Rivet separuh tiub kepala rata kami dihasilkan untuk:

ANSI/ASME B18.1.2 (Keling Pepejal Kecil – Dimensi Kepala Countersunk dikenakan)

ISO 14581 (Rivet kepala rata countersunk)

Sistem Pengurusan Kualiti ISO 9001:2015

Pematuhan RoHS untuk aplikasi elektronik

Amanah Melalui Dokumentasi

Logam Nuotemenyediakan Sijil Analisis (CoA) dengan setiap penghantaran rivet separuh tiub kepala rata, termasuk:

Sijil bahan mentah (laporan ujian kilang)

Log pemeriksaan dimensi (diameter kepala, diameter batang, panjang keseluruhan, kedalaman berongga)

Keputusan ujian kekerasan (skala Rockwell)

Rekod pemeriksaan kemasan permukaan

Pengesahan sudut kepala countersunk

Panduan Pemasangan untuk Rivet Half Tubular Kepala Rata

Pemasangan yang betul bagi rivet separuh tiub kepala rata memerlukan perhatian kepada penyediaan countersink. Ikuti langkah-langkah ini dari Nuote Metals:

Persediaan Pra-Pemasangan

Countersink lubang atas menggunakan gerudi atau bit countersink yang sepadan dengan sudut kepala rivet (90° atau 100°)

Kedalaman sinki kaunter supaya kepala rivet terletak 0.05–0.10mm di bawah permukaan bahan

Tebuk lubang ke diameter = diameter batang + 0.25mm (0.010″)

Deburr kedua-dua belah lubang untuk memastikan pemasukan rivet lancar

Kaedah Pemasangan

Kaedah 1 – Penetap Rivet Manual dengan Die Rata

Masukkan rivet melalui lubang yang disediakan (kepala masuk ke bahagian countersunk)

Letakkan setter muka rata pada ekor berongga

Pukul penetap dengan tukul untuk melancarkan ekor ke luar

Berhenti apabila ekor membentuk rata, walaupun clinch

Kaedah 2 – Akhbar Pneumatik (Disyorkan untuk Pengeluaran)

Gunakan penekan rivet dengan anvil rata dan hentian kedalaman boleh laras

Gunakan tekanan terkawal sehingga ekor berongga mengembang sepenuhnya

Sahkan kepala duduk siram dengan atau di bawah permukaan

Kaedah 3 – Orbital Riveting (Untuk Perhimpunan Halus)

Untuk bahan elektronik atau nipis, rivet orbital (spin) menggunakan daya jejarian rendah

Kaedah ini meminimumkan tekanan bahan dan mengelakkan kerosakan kepala

Pemeriksaan Selepas Pemasangan

Jalankan jari melintasi kepala rivet - ia tidak sepatutnya menangkap atau menonjol

Periksa ekor yang diikat - ia harus seragam, tanpa retak

Lakukan ujian tarik pada rivet sampel untuk mengesahkan kekuatan clinch

Soalan Lazim Mengenai Rivet Half Tubular Kepala Rata

Berikut adalah pertanyaan teknikal yang paling biasa diterima olehLogam Nuotemengenai rivet separuh tiub kepala rata.

S1: Apakah perbezaan antara rivet separuh tiub kepala rata dan rivet kepala rata pepejal standard? Mengapa saya memilih versi separuh tiub?

A: Perbezaan asas ialah rongga berongga di ekor rivet separuh tiub kepala rata. Rivet kepala rata pepejal tidak mempunyai rongga dan memerlukan daya mampatan yang tinggi (menggunakan bar bucking atau pistol rivet) untuk membentuk ekor. Rivet separuh tiub memerlukan lebih kurang 70–75% kurang daya penetapan kerana hanya dinding nipis bahagian berongga yang perlu digulung ke luar. Daya yang lebih rendah ini diterjemahkan kepada pemasangan yang lebih pantas, mengurangkan keletihan pengendali dan risiko yang lebih rendah untuk mengubah bentuk bahan nipis atau halus. Selain itu, rivet separuh tiub menghasilkan clinch yang lebih konsisten dalam pengeluaran besar-besaran kerana anjakan bahan boleh diramal. Nuote Metals mengesyorkan rivet separuh tiub kepala rata untuk sebarang aplikasi yang pemasangannya termasuk kepingan logam nipis (di bawah 2mm), plastik atau komposit. Rivet pepejal masih diutamakan untuk beban struktur yang melampau di mana kekuatan ricih maksimum adalah satu-satunya keutamaan.

S2: Bagaimanakah cara saya memilih panjang tong yang betul untuk rivet separuh tiub kepala rata apabila ketebalan tindanan bahan berbeza-beza di seluruh pemasangan?

J: Ini adalah cabaran biasa dalam perhimpunan dengan tindanan bahan bertingkat atau tirus. Panjang tong bagi rivet separuh tiub kepala rata mestilah mencukupi untuk memanjang melalui bahagian paling tebal timbunan bahan ditambah tambahan 1.0–1.5mm untuk pembentukan clinch. Untuk ketebalan berubah-ubah, Nuote Metals mengesyorkan satu daripada dua pendekatan. Mula-mula, gunakan timbunan bahan paling tebal untuk menentukan panjang tong - rivet masih berfungsi dalam bahagian yang lebih nipis, walaupun clinch mungkin duduk lebih tinggi sedikit. Kedua, untuk variasi ketebalan yang ketara (perbezaan lebih daripada 2mm), pertimbangkan untuk menggunakan dua panjang rivet berbeza dalam zon pemasangan yang berbeza. Toleransi pengeluaran standard kami membenarkan variasi panjang tong ±0.15mm, yang menampung variasi pembuatan biasa. Untuk kes yang melampau, Nuote Metals menawarkan reka bentuk tong bertingkat di mana kedalaman berongga berbeza-beza di sepanjang batang - hubungi pasukan teknikal kami untuk kejuruteraan tersuai.

S3: Bolehkah rivet separuh tiub kepala rata digunakan dalam aplikasi buta di mana saya tidak boleh mengakses bahagian ekor selepas pemasangan?

J: Tidak. Secara definisi, rivet separuh tiub kepala rata memerlukan akses kepada kedua-dua belah pemasangan. Kepala dipasang dari satu sisi, dan ekor mesti boleh diakses untuk menggunakan alat tetapan (tukul, tekan, atau riveter orbit). Untuk aplikasi buta di mana hanya satu bahagian boleh diakses, Nuote Metals mengesyorkan rivet buta (juga dikenali sebagai rivet pop) atau rivet tindik sendiri. Walau bagaimanapun, jika anda mempunyai keperluan kepala rata dalam aplikasi buta, pertimbangkan rivet buta kepala rata kami (jenis tarik dengan kepala benam kaunter) - ini adalah keluarga produk yang berbeza tetapi mencapai kemasan siram yang serupa. Hubungi Nuote Metals dengan kekangan akses khusus anda, dan kami akan mengesyorkan jenis pengikat yang sesuai.

S4: Bagaimanakah sudut kepala (90° vs 100°) mempengaruhi prestasi rivet separuh tiub kepala rata?

A: Sudut kepala menentukan cara tempat duduk rivet ke dalam lubang countersunk. Nuote Metals mengeluarkan rivet separuh tiub kepala rata dengan sama ada sudut kepala 90° atau 100°. Kepala 90° ialah standard tradisional untuk pengikat sistem inci dan kekal biasa dalam aplikasi industri Amerika Utara. Kepala 100° ditentukan oleh piawaian ISO dan aeroangkasa (cth., rivet NAS) dan menyediakan sinki kaunter yang lebih cetek, yang mengurangkan kepekatan tegasan di sekeliling lubang. Untuk kebanyakan aplikasi umum, kedua-dua sudut berfungsi sama dengan syarat alat countersink sepadan dengan sudut kepala rivet. Peraturan kritikal adalah ini: jangan sekali-kali mencampurkan sudut. Rivet 100° dalam sinki kaunter 90° akan berbangga dengan permukaannya; rivet 90° dalam sinki kaunter 100° akan terletak di bawah permukaan tetapi mungkin bergoyang atau gagal untuk duduk dengan betul. Nuote Metals menandakan sudut kepala dengan jelas pada semua pembungkusan dan sijil produk. Apabila ragu-ragu, minta sampel untuk mengesahkan kesesuaian.

Mengapa Berkongsi dengan Nuote Metals untuk Rivet Half Tubular Kepala Rata?

Memilih pembekal yang betul memastikan geometri kepala yang konsisten, cengkaman yang boleh dipercayai dan harga yang kompetitif. Nuote Metals menawarkan:

Ketersediaan stok: 3000+ saiz biasa disimpan dalam inventori (keluli dan aluminium)

Pengilangan tersuai: Perkakas untuk diameter bukan standard, sudut kepala atau kedalaman berongga

MOQ Berdaya saing: 10,000 keping untuk saiz standard; 50,000 keping untuk dimensi tersuai

Sampel percuma: Tersedia untuk saiz stok (pelanggan membayar penghantaran)

Sokongan teknikal: Panduan pemasangan, pengesyoran alat tetapan dan penyelesaian masalah

Penghantaran global: Sokongan logistik ke Amerika Utara, Eropah, Asia-Pasifik dan Amerika Selatan

Pemeriksaan 100%: Setiap kelompok diperiksa sebelum penghantaran dengan sampel yang disimpan

Hubungi Nuote Metals hari ini untuk meminta kit sampel, lukisan dimensi atau sebut harga bagi aplikasi rivet separuh tiub kepala rata anda.
